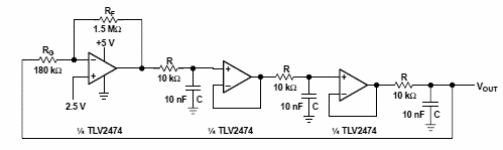

Este circuito oscilador con el TLV2474 se obtuvo de un Manual de amplificador operacional de Texas Instruments. El circuito genera señales dadas por la red RC en cada operacional. La forma de onda es sinusoidal y la tensión de 5 V lo que la hace compatible con microcontroladores.
Oscilador por desplazamento de fase tamponado
