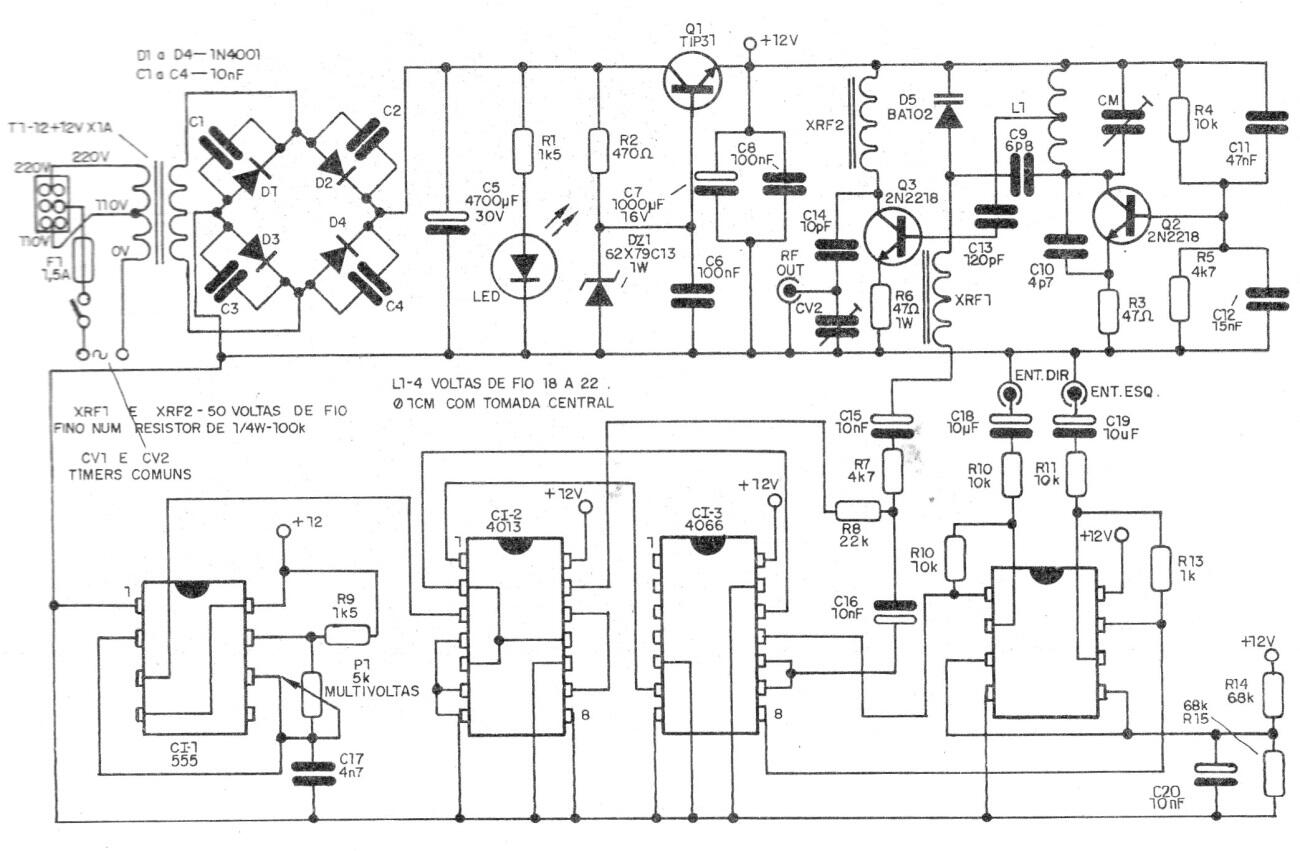

Este es un circuito bastante común en la década de 1990, cuando los transmisores FM experimentales estaban de moda. El circuito tiene buen rango e incluye la fuente de alimentación. L1 consta de 4 vueltas de cable de 1 a 18 cm sin núcleo y XRF21 / XRF2 están formadas por 50 vueltas de 32 cables en un resistor de 100 k x ½ W.
Transmisor FM estéreo | Haga click en la imagen para ampliar |
