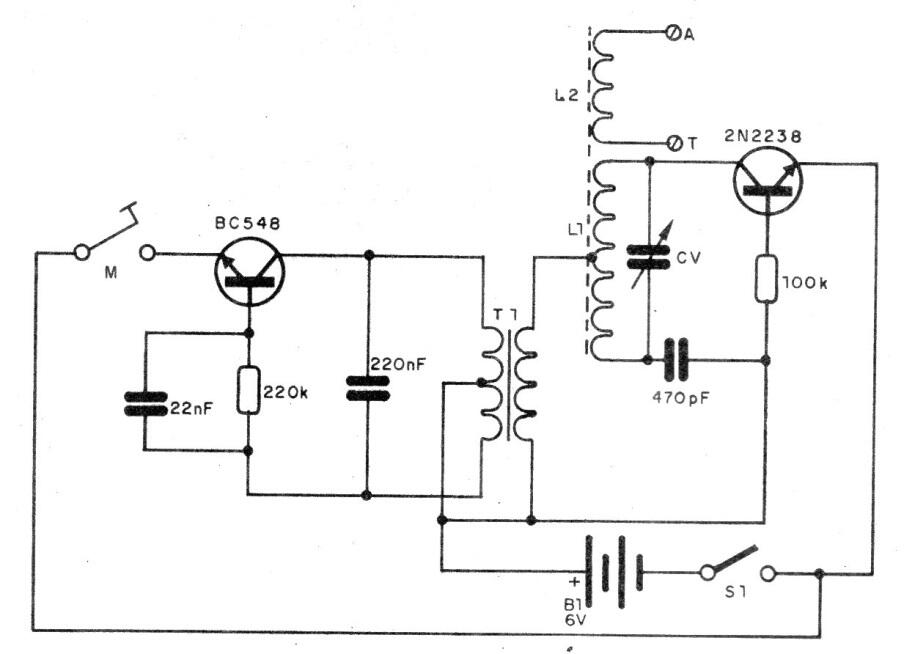

Este transmisor de telégrafo de onda media está modulado en tono por un oscilador Hartley. El circuito funciona con baterías y tiene un corto alcance. L1 consta de 40 + 40 vueltas de hilo 28 en una barra de ferrita de al menos 10 cm de longitud y L2 está formado por 20 vueltas del mismo hilo en la misma barra. La alimentación puede ser suministrada por tensiones de 6 a 9 V.
Transmisor de telégrafo OM | Haga click en la imagen para ampliar |
