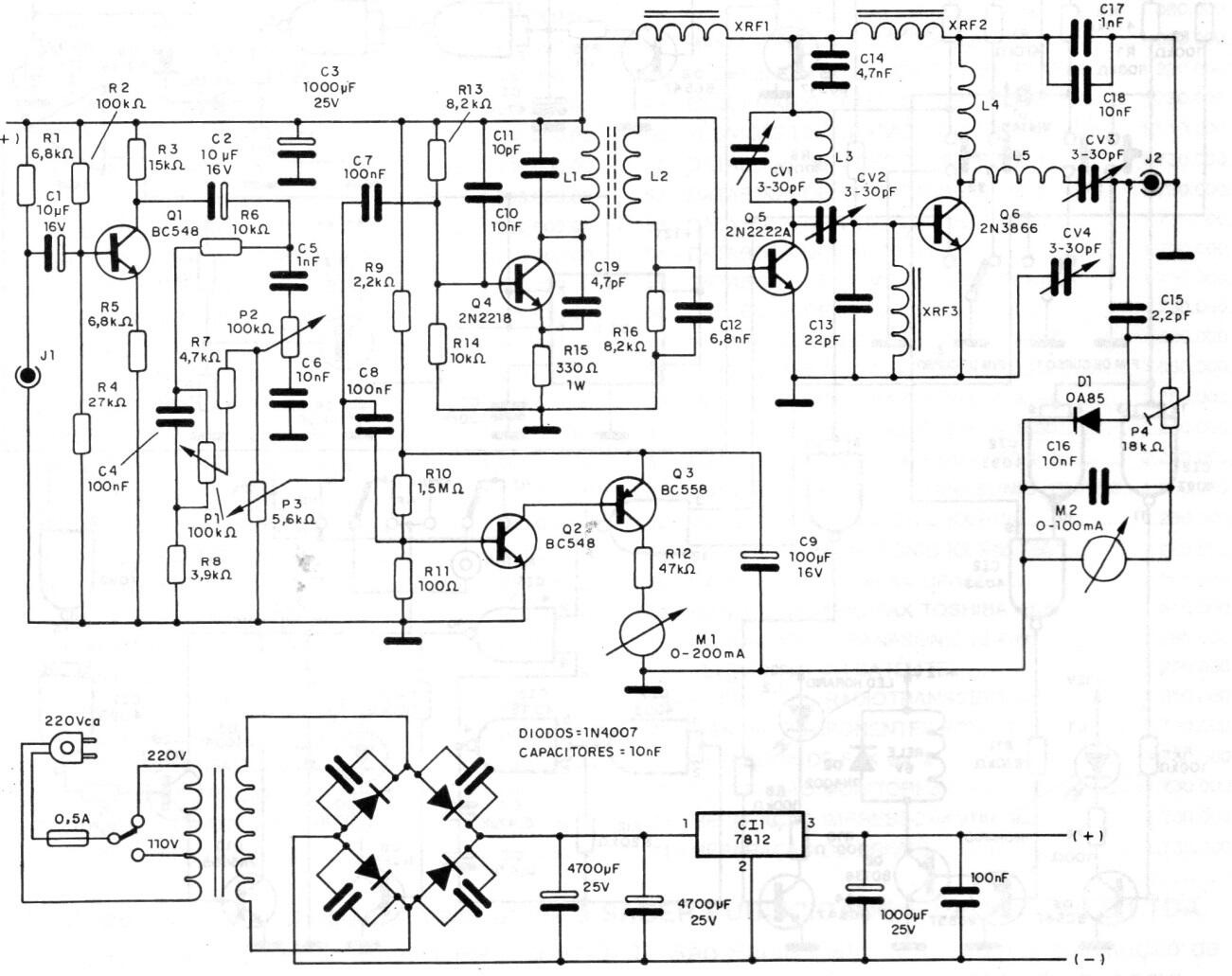

Este circuito se encontró en una documentación de la década de 1990. La alimentación está incluida y el circuito integrado de regulación debe estar equipado con un disipador de calor. L1 tiene 3 vueltas de 10 mm de alambre en forma de 10 con núcleo de ferrita; L2 tiene 2 a 3 vueltas de cable 22 sobre L1. ; L3 tiene 3 vueltas de alambre de 10 mm de diámetro de 22 núcleos; L4 tiene 5 vueltas de 20 mm de diámetro de 8 núcleos sin núcleo y L5 tiene 4 vueltas de 5 mm de núcleo 2 sin núcleo. Para ajustar, conecte dos resistores de 150 ohms x 5 W como carga de antena.
Transmisor FM 3 W | Haga click en la imagen para ampliar |
