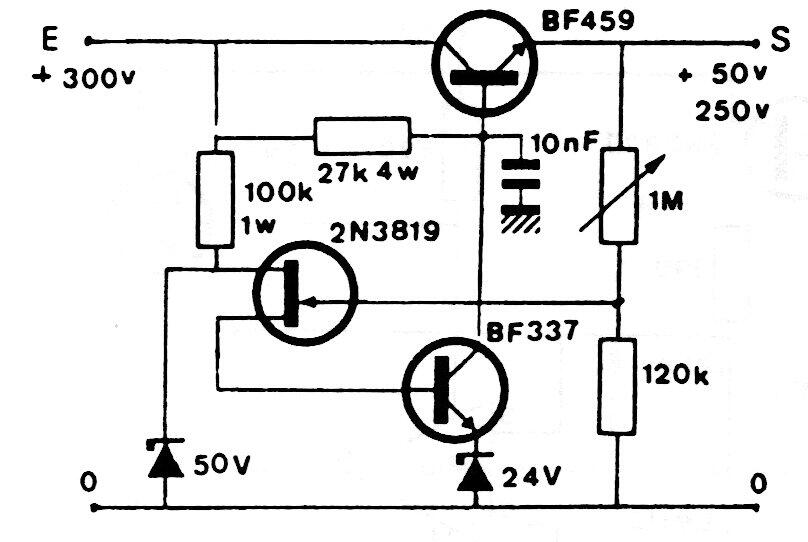

Este circuito puede proporcionar tensiones de salida de 50 a 250 V desde una tensión de entrada de 300 V. Los transistores son del tipo antiguo y difícil de obtener, adecuados para aplicaciones de alta tensión. El circuito es de una documentación de los años 80.
Regulador de alta tensión | Haga click en la imagen para ampliar |
