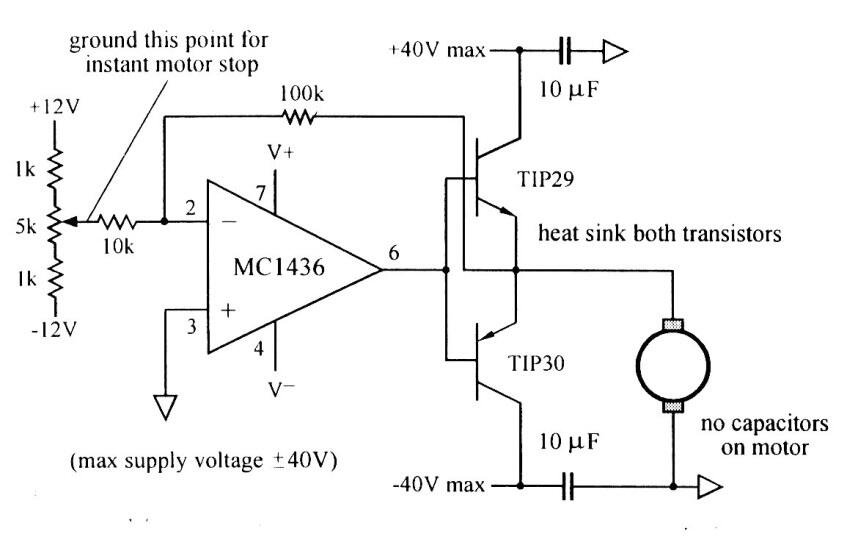

Este circuito puede controlar motores de hasta 40 V con una corriente de hasta 2 A y con transistores apropiados, incluso más. Los transistores estarán equipados con disipadores de calor y la fuente de alimentación deberá ser simétrica. La alimentación del operacional tiene una tensión más baja y se pueden usar equivalentes. El circuito es de una publicación estadounidense de 1997.
Control bidireccional de motor de alta tensión | Haga click en la imagen para ampliar |
