Esta configuración se encontró en una documentación de 1988. Es un sistema de accionamiento de elevación táctil. El circuito utiliza componentes comunes y fue diseñado originalmente para un elevador doméstico en una casa de dos pisos. El circuito debe ser alimentado por 12 V, que es la tensión de los relés utilizados. Los LDR son los sensores de parada que deben usarse en el hueco del ascensor para detectar su llegada al piso de destino.

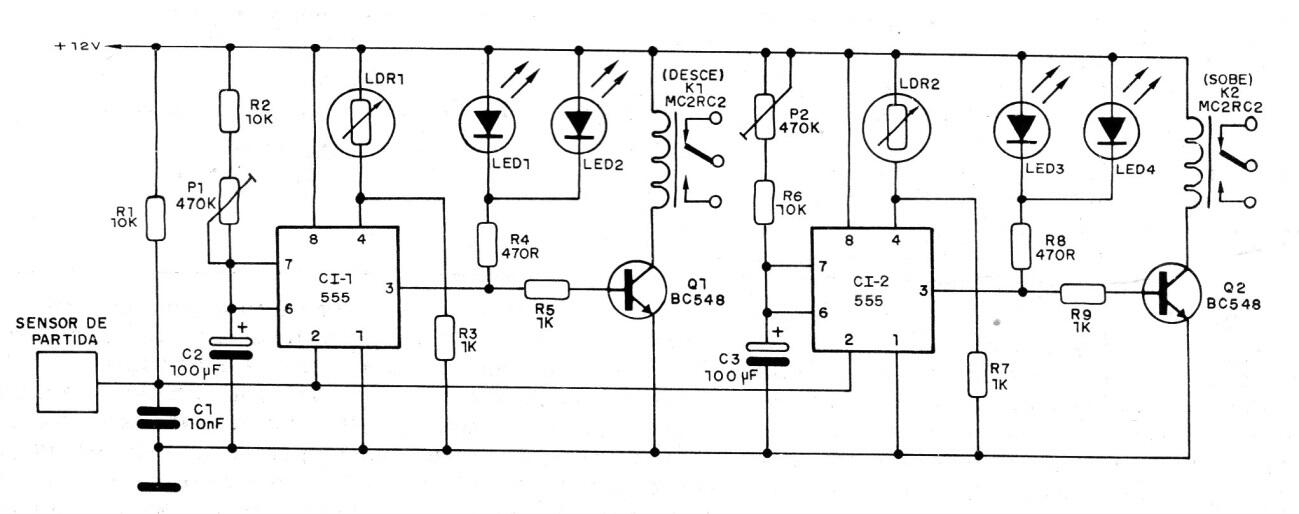

Controlador de elevador | Haga click en la imagen para ampliar |
