Encontramos este circuito en una publicación de 1988. Un toque del sensor hace que el relé dispare y dispare una sirena intermitente de buena potencia. El circuito puede ser alimentado por baterías (6 V) pero también de fuentes de 6 a 12 V si Q4 se puede reemplazar por un TIP32 con un disipador térmico para una mayor potencia de audio. El relé debe estar de acuerdo con la tensión de alimentación.

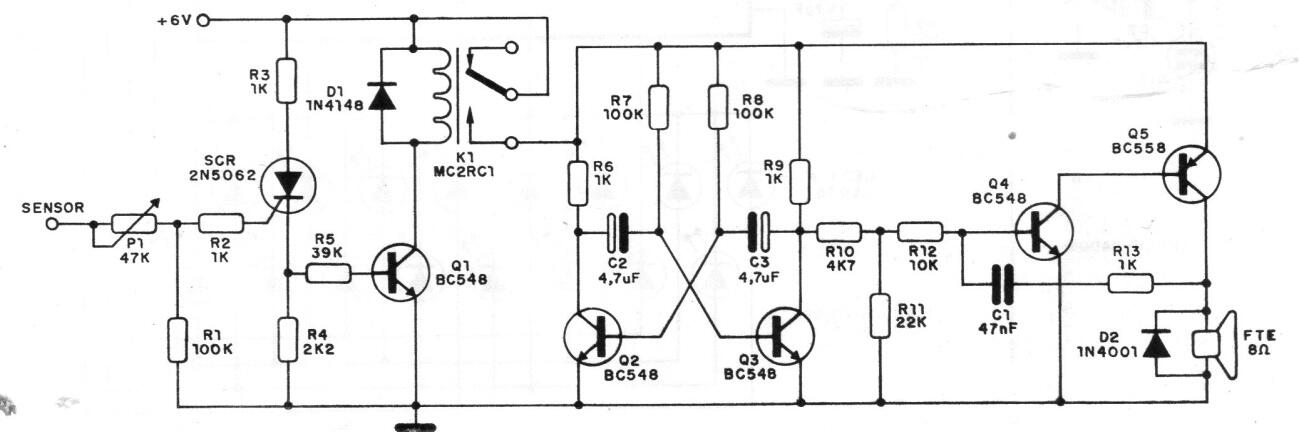

Alarma de toque | Haga click en la imagen para ampliar |
