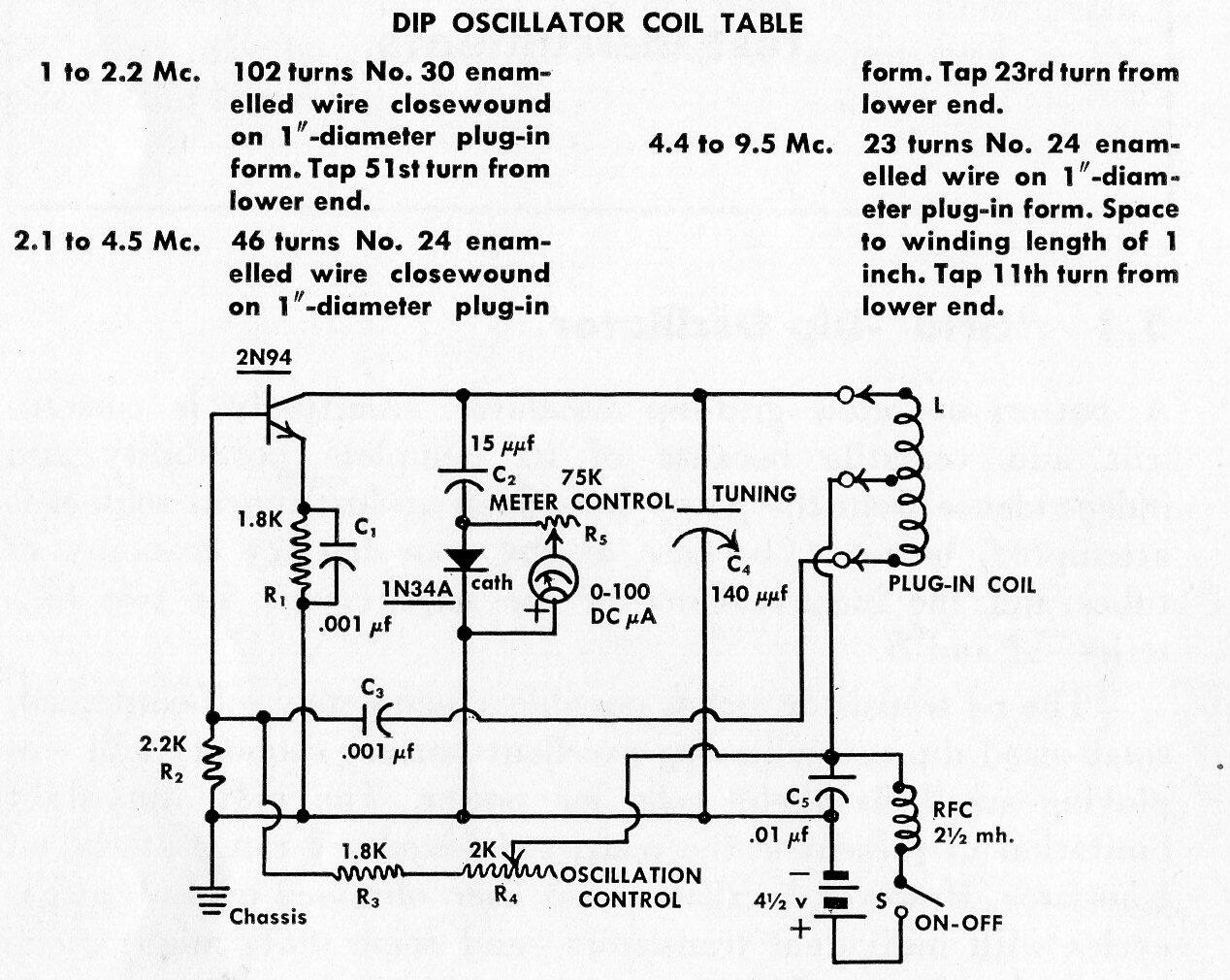

Este grid dip meter se encontró en una documentación de Sylvania de 1956. Se puede implementar con transistores de RF más modernos y datos de bobina, ya que los rangos de frecuencia se dan al lado del diagrama. El indicador es del tipo de bobina móvil de 100 ?A. La frecuencia máxima depende del transistor utilizado.
Grid Dip Meter | Haga click en la imagen para ampliar |
