Este circuito con el conocido PLL 567 se puede encontrar en otras versiones en esta sección y en este sitio. Sirve para decodificar dos tonos sucesivos activando una carga que puede ser un controlador de relé. El circuito se puede usar en el control remoto. La tensión máxima de alimentación es de 10 V.

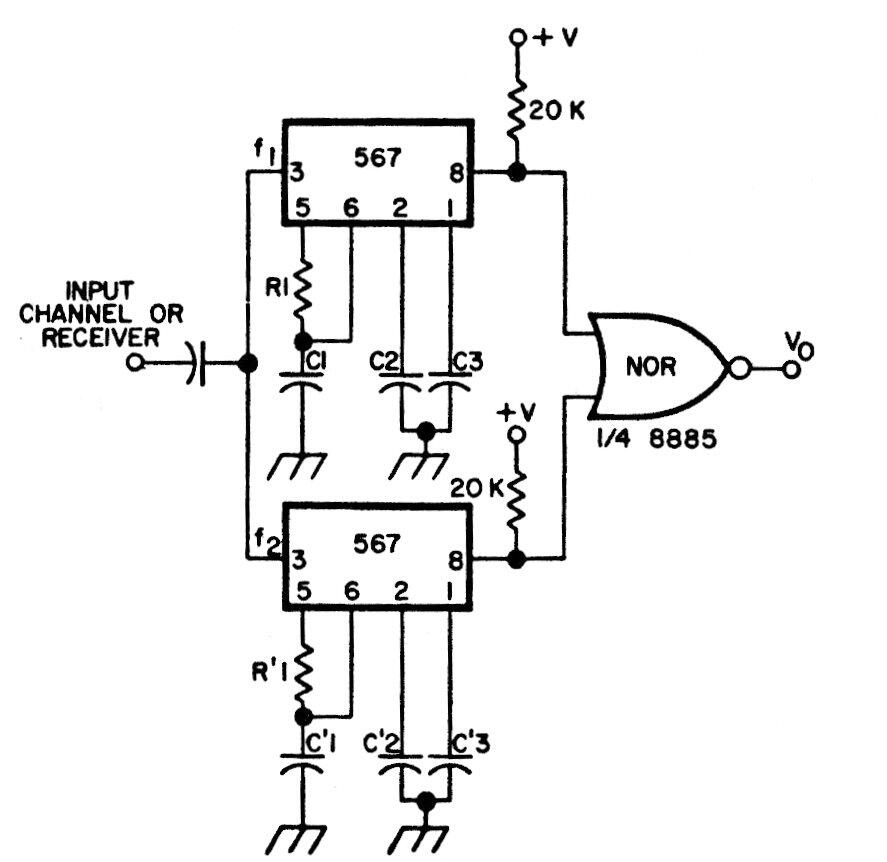

Decodificador de tonos sucesivos PLL | Haga click en la imagen para ampliar |
