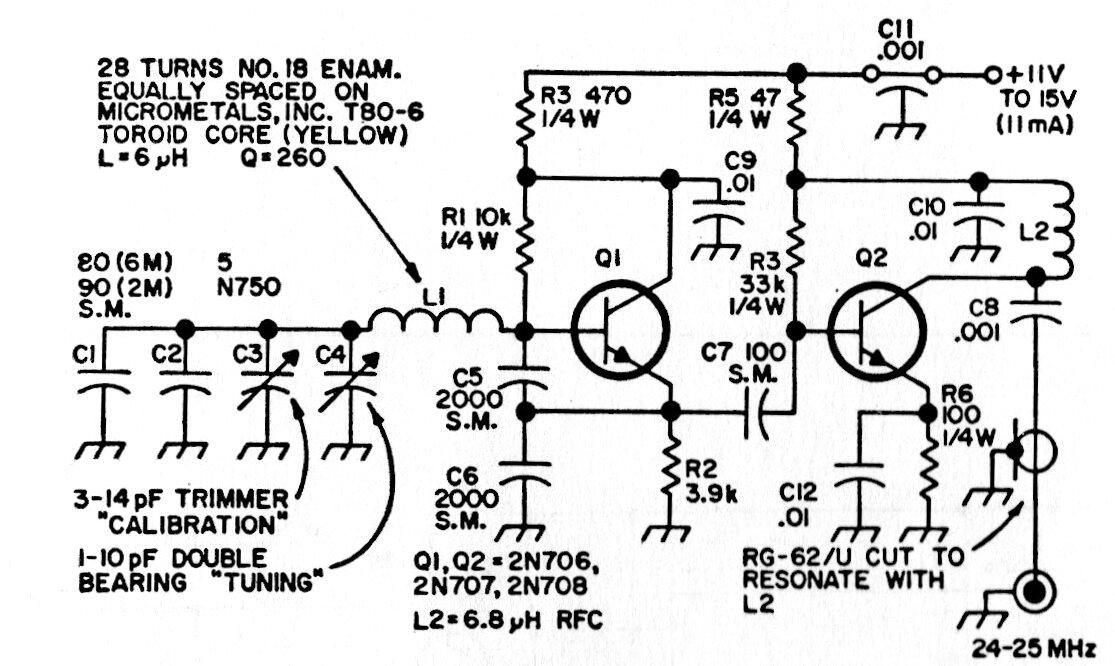

El oscilador de este circuito opera alrededor de 8 MHz, pero la salida tendrá una frecuencia tres veces mayor, es decir, alrededor de 24 MHz. El circuito se encontró en una documentación estadounidense antigua para aficionados. Transistores equivalentes pueden ser experimentados.



Oscilador con triplicador
Oscilador con triplicador | Haga click en la imagen para ampliar |
