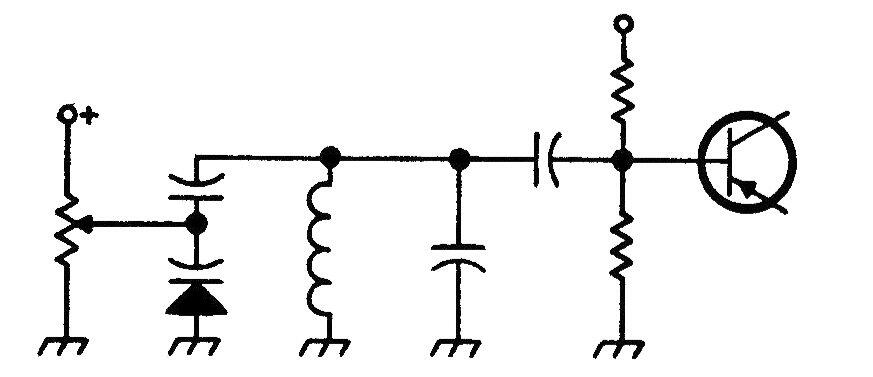

La figura muestra cómo usar un varicap en un circuito de sintonización convencional. El circuito puede ser un oscilador o una etapa receptora. El valor del capacitor en serie con varicap puede estar típicamente entre 1 pF y 100 pF dependiendo de la frecuencia central del circuito y el rango deseado.
Varicap en el circuito de sintonía | Haga click en la imagen para ampliar |
