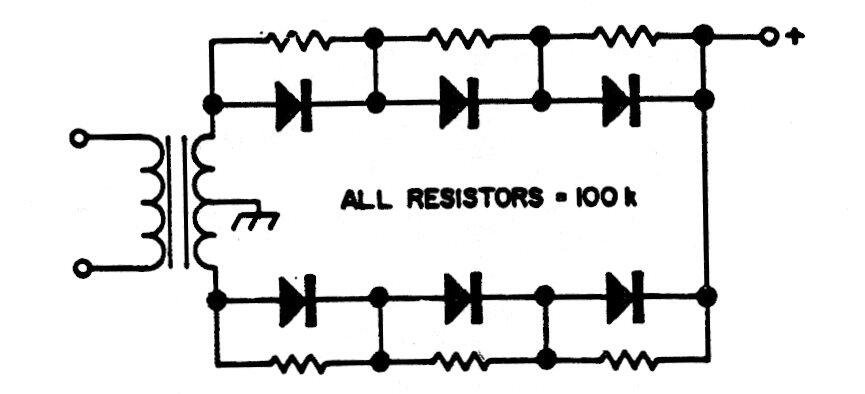

En la figura tenemos la forma de usar diodos en serie en un sistema rectificador con resistores en paralelo con los diodos para igualar la tensión inversa. En aplicaciones prácticas, los resistores varían entre 47k y 100k dependiendo de la tensión.
Rectificador con diodos en serie | Haga click en la imagen para ampliar |
