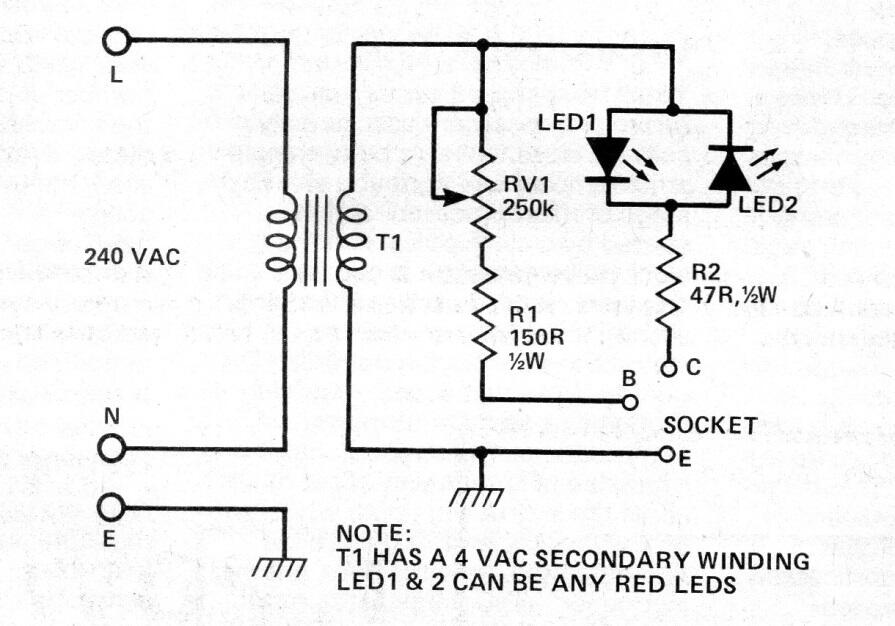

Esta configuración del probador de transistores se puede encontrar en este sitio con muchas variaciones. En particular, el circuito presentado se encontró en una publicación en inglés de 1981. El transformador tiene un secundario de 4 a 9 V con corriente en el rango de 50 mA a 300 mA y primario de acuerdo con la red local.
Probador de transistores | Haga click en la imagen para ampliar |
