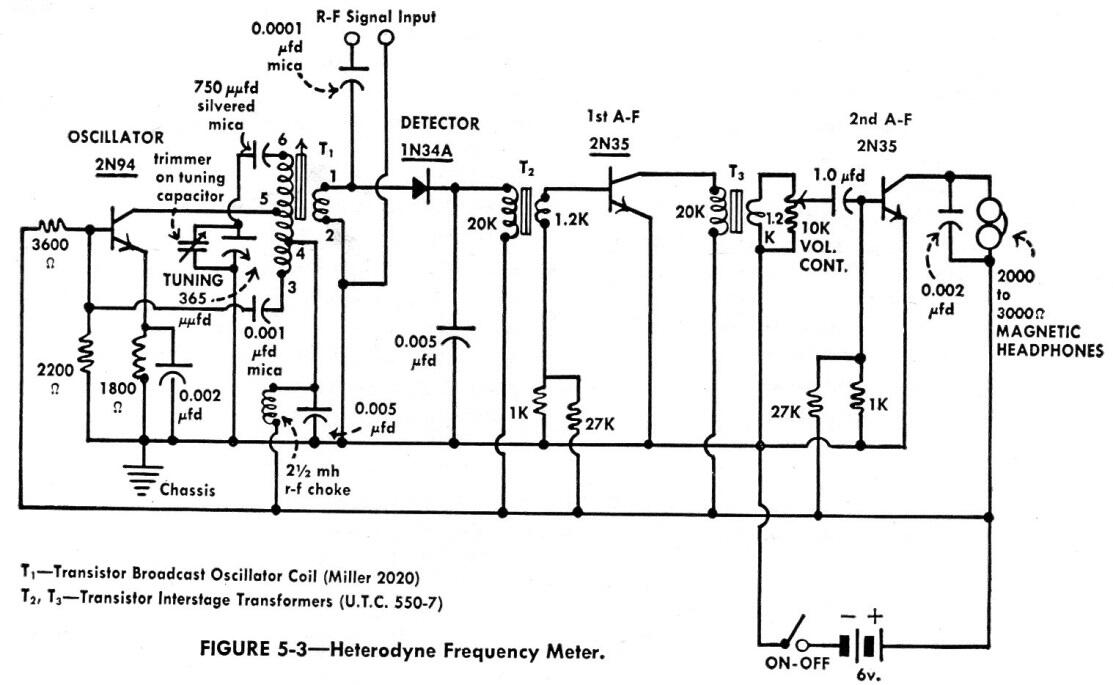

El principio de funcionamiento de este circuito de una publicación de 1956 es simple de entender. La señal de frecuencia desconocida se aplica al circuito y ajusta su oscilador hasta que alcanza el latido cero, que los auriculares detectan. Las bobinas determinan las frecuencias que se pueden medir. Los transformadores de audio son del tipo que se encuentra en las radios de transistores.
Medidor Heteródino de frecuencia | Haga click en la imagen para ampliar |
