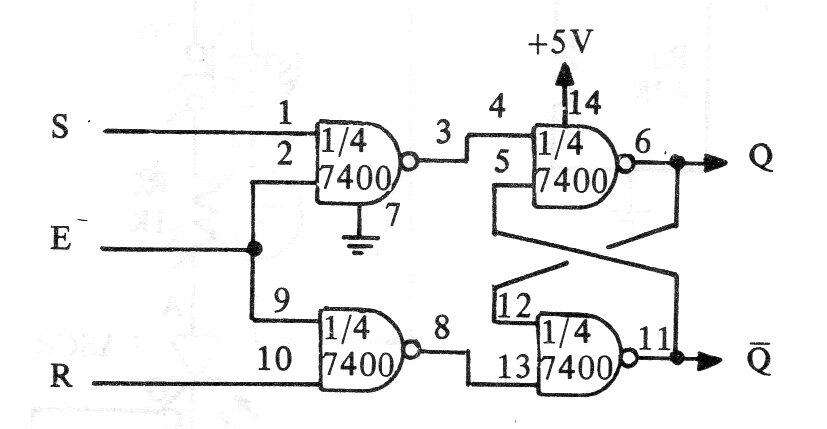

En la figura, tenemos un flip-flop RS implementado con las puertas NAND de un circuito integrado 7400. La alimentación debe suministrarse con 5 V y la operación se produce con la entrada de habilitación (E) en el nivel alto.
Flip flop RS TTL | Haga click en la imagen para ampliar |
