Este circuito se obtuvo de una documentación estadounidense traducida en la década de 1980. El circuito se puede usar con cualquier sistema operacional y la fuente de alimentación debe ser simétrica. Los resistores R determinan la ganancia en cada paso del control de ganancia digital. El poder depende de lo operacional. El circuito puede usarse como un shield para microcontroladores.

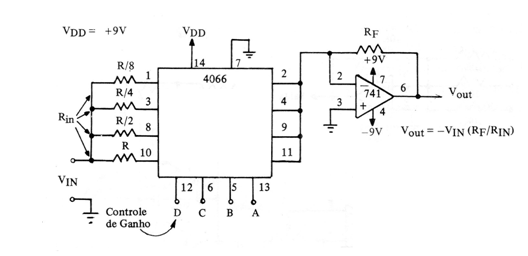

![Operacional com ganancia programable
Operacional com ganancia programable](/images/sampledata/cir/CIR11493S_0001.png)
