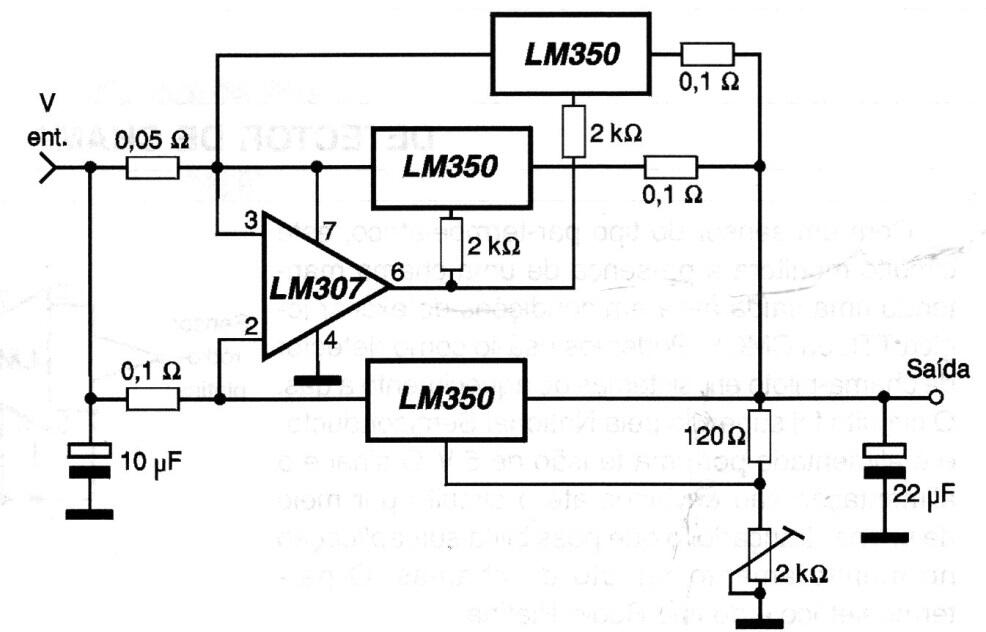

Con este circuito es posible regular una fuente de hasta 9 A usando 3 LM350. Los circuitos integrados deben montarse en buenos radiadores de calor y la salida debe ajustarse en un potenciómetro. La tensión de entrada debe ser al menos 2 V mayor que la tensión de salida más alta deseada. El rango de tensiones de salida es de 1.2 a 25 V.
Regulador LM350 de 9 A | Haga click en la imagen para ampliar |
