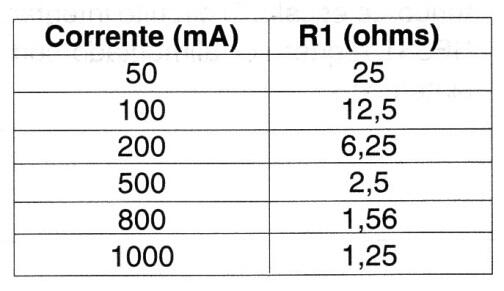

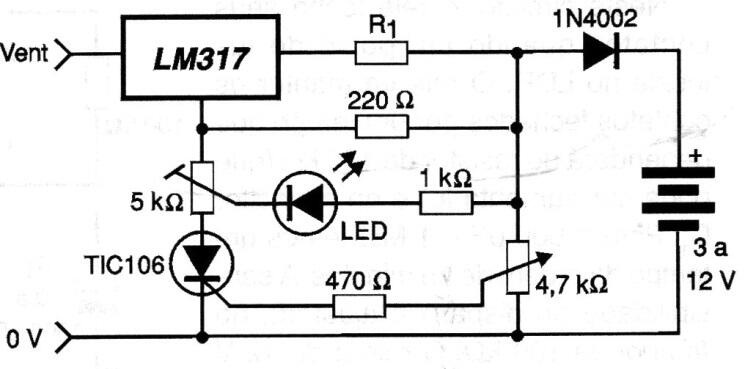

Este es un circuito simple que encontramos en una documentación de 2001. El circuito integrado debe estar equipado con un disipador térmico y la corriente de carga máxima según la tabla depende de R1. El circuito se dispara cuando se completa la carga, que debe ajustarse en el trimpot.
Cargador de batería de Nicad
Cargador de batería de Nicad | Haga click en la imagen para ampliar |
