La finalidad de este circuito es mejorar la forma de onda de una señal TTL. El circuito puede ser implementado con operacional y transistores equivalentes más modernos. La alimentación debe realizarse con tensión de 5 V y el circuito es compatible con microcontroladores que sirve de shield.

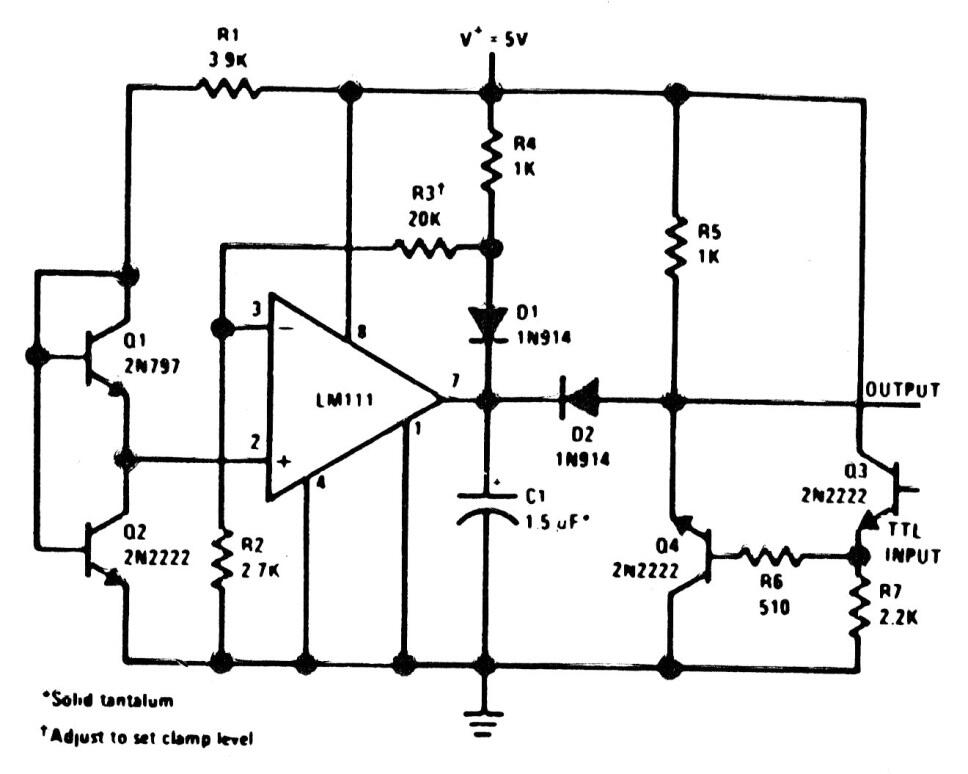

Conformador de señal TTL | Haga click en la imagen para ampliar |
