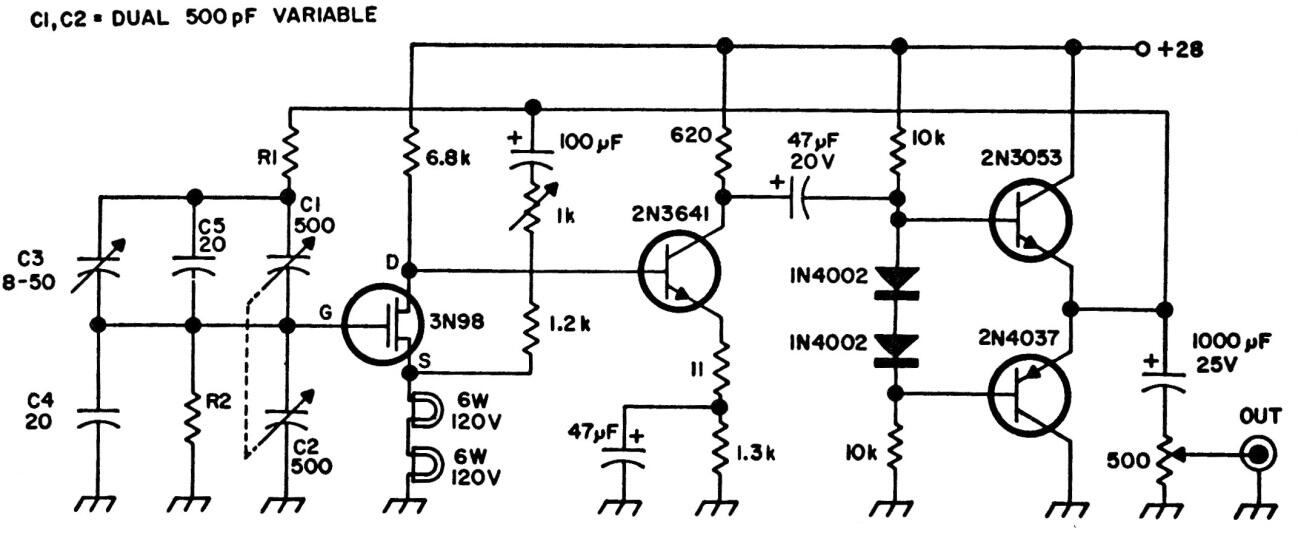

Este circuito genera señales senoidales de baja frecuencia. El capacitor variable es doble y las lámparas funcionan como reguladoras por sus características no lineales tensión x corriente. El circuito fue encontrado en una antigua documentación americana y los transistores admiten equivalentes.
Oscilador por puente de Wien | Haga click en la imagen para ampliar |
