Este circuito consiste en un amplificador para micrófono de electreto alimentado por una tensión de 12 V. Un regulador se utiliza para reducir la tensión. Los cables de señal deben ser blindados. El circuito también puede ser alimentado por una batería de 9 V, eliminando el paso de regulación.

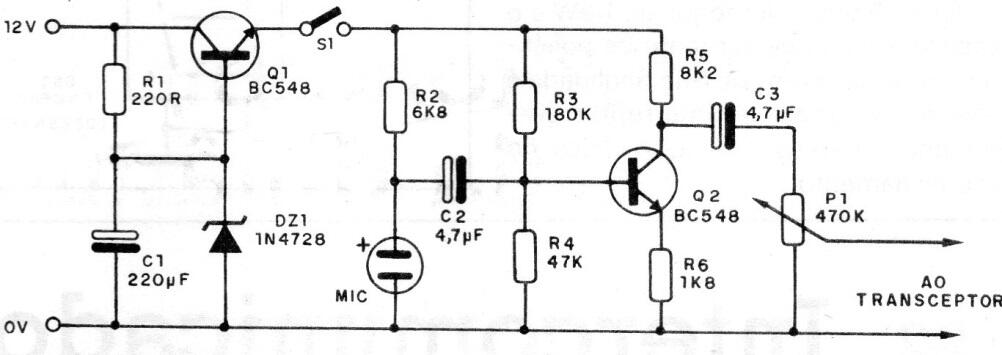

Micrófono amplificado | Haga click en la imagen para ampliar |
