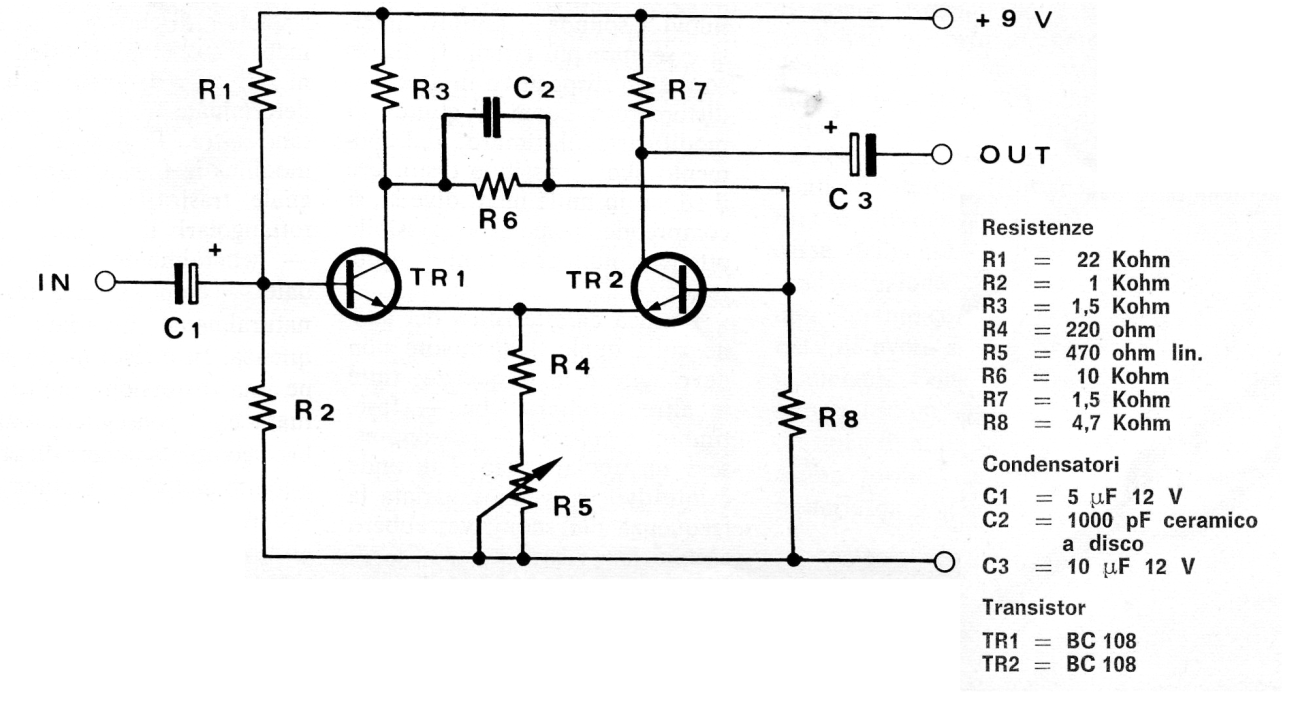

Encontramos este circuito en una revista italiana Radio Elettronica de mayo de 1977. El circuito puede ser fácilmente montado con transistores BC548. Intercalado entre el captador y la entrada del amplificador, distorsiona la señal produciendo efectos especiales. La alimentación se puede hacer con batería, ya que el consumo es muy bajo.




| Haga click en la imagen para ampliar |
