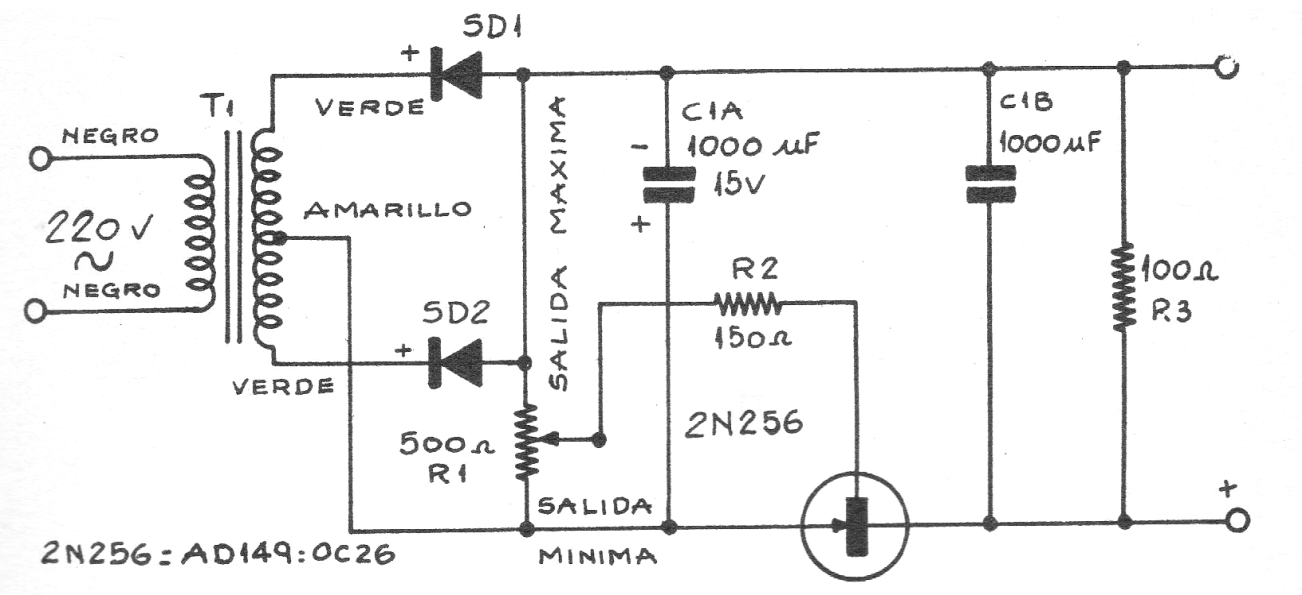

Este circuito, de una publicación argentina antigua, utiliza una simbología un poco diferente de la que estamos acostumbrados. Se trata de una pequeña fuente de 0 a 12 V con una corriente de 500 mA, si se utiliza en lugar del transistor original un BD136, dotado de radiador de calor. El transformador es de 12 + 12 V o 15 + 15 V con 500 mA y los diodos pueden ser los 1N4002. El potenciómetro debe ser de hilo y R3 es de 5 W.
