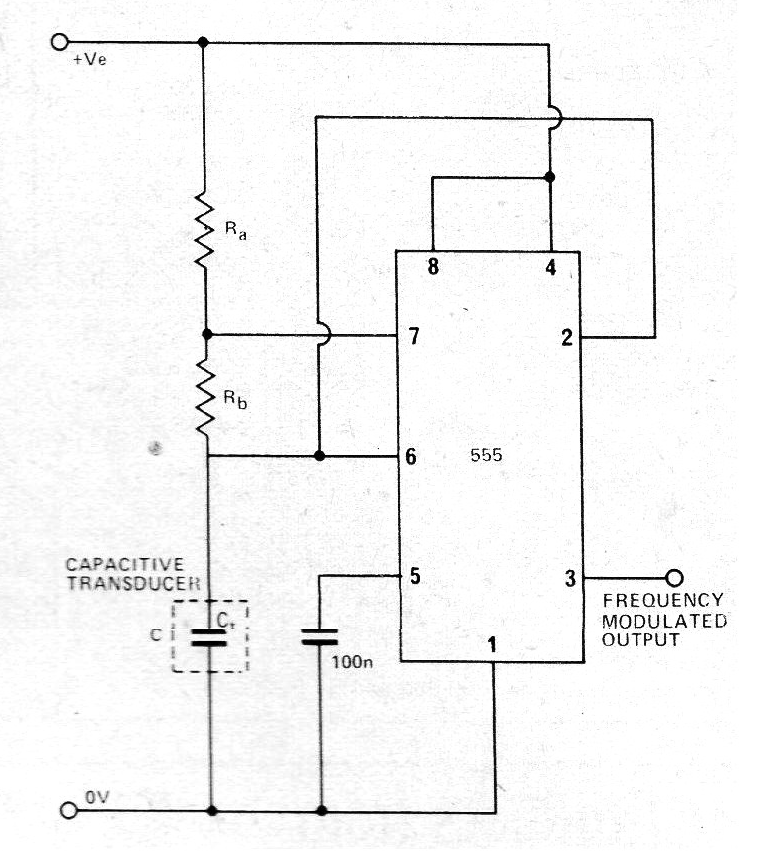

Este circuito salió en una revista inglesa de 1977, pero puede ser montado con facilidad aún hoy, pues los componentes usados son comunes. El circuito proporciona una señal cuya frecuencia depende de la capacitancia presentada por el transductor. La señal es rectangular y el circuito puede ser alimentado por tensiones de 5 a 12 V. En la sección de fórmulas para el 555 el lector encontrará como calcular Ra y Rb en función de C para la frecuencia deseada.
Amplificador Para Transductor Capacitivo | Haga click en la imagen para ampliar |
