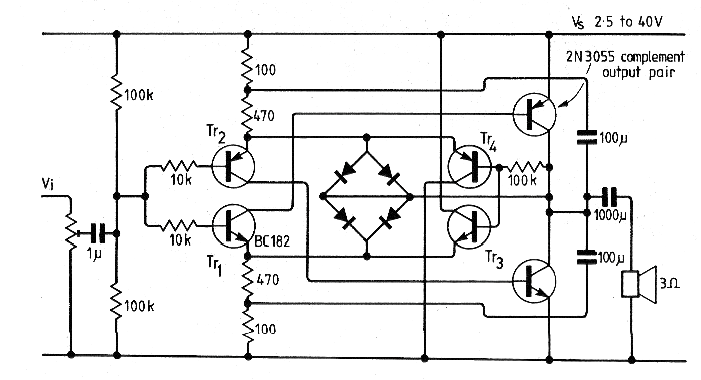

Este circuito fue encontrado en una revista Electronics World de 1990. El circuito se puede montar actualmente bastando sustituir TR2 por un BC557 y TR1 por un BC547. TR4 puede ser un BD136 y TR3 un BD135.Los diodos s] al de 2 A.
