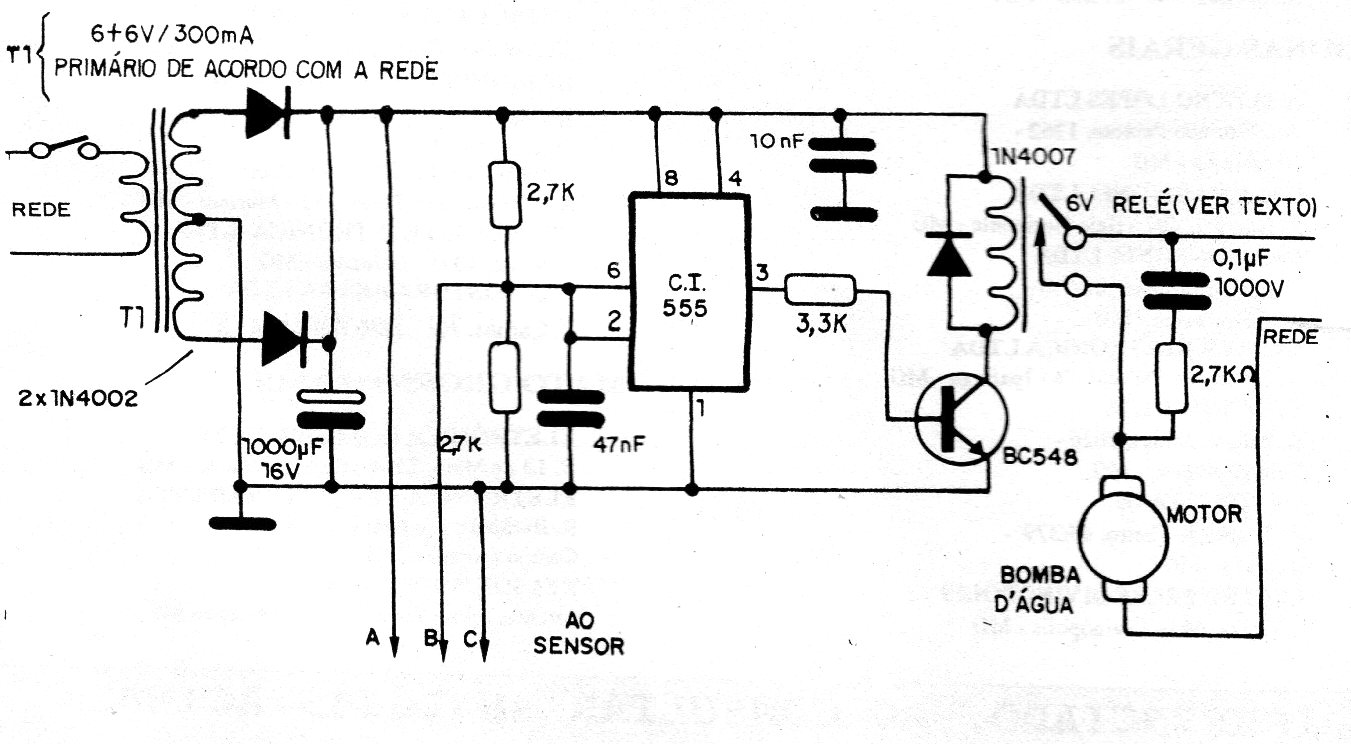

Este circuito utiliza reed conmutadores como sensores, Encontramos en una documentación de 1992. Una boya al cambiar de nivel tiene imanes atascados de modo que accionan los reed-switches colocados en diferentes niveles. El relé utilizado debe ser capaz de soportar la corriente de la bomba. El circuito incluye fuente de alimentación.
| Haga click en la imagen para ampliar |
