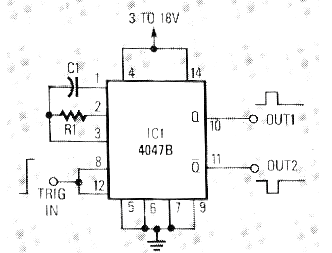

En la figura siguiente tenemos un circuito monoestable que encontramos en la revista Radio Electronics de abril de 1988. Se trata de una configuración bastante interesante que ya usamos en diversos de nuestros proyectos e incluso citamos en nuestros libros. El circuito puede ser alimentado con tensiones de 5 a 15 V y la entrada consiste en la transición positiva de la señal. Una salida permanecerá en el nivel bajo por un tiempo dado por R1 y C1 según la constante de tiempo de este circuito. El disparo se realiza con un pulso positivo de entrada.
![](/images/sampledata/cir/CIR8772S_0001.png)
