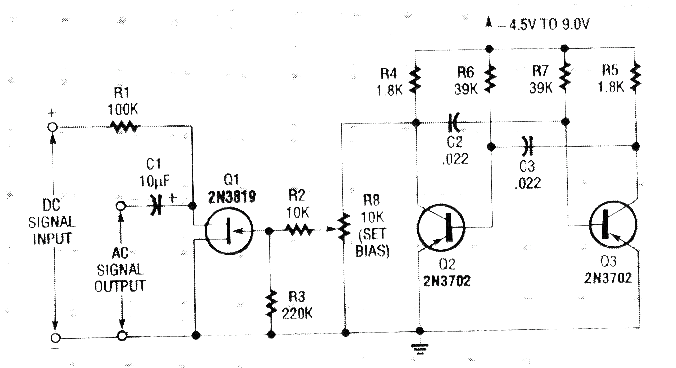

Este interesante circuito con JFET fue obtenido en una revista Electronics Now de abril de 1993. La revista ya no existe, pero el circuito es actual, ya que funciona con prácticamente cualquier FET de unión como el MPF102, BF245, etc. El circuito tiene un consumo muy bajo. Los demás transistores pueden ser los BC548. Lo que este circuito hace es transformar una señal DC de entrada en una señal AC de la misma intensidad. El circuito puede ser usado con sensor, transformando así su señal a una forma que facilite su transmisión a un circuito remoto.
| Haga click en la imagen para ampliar |
