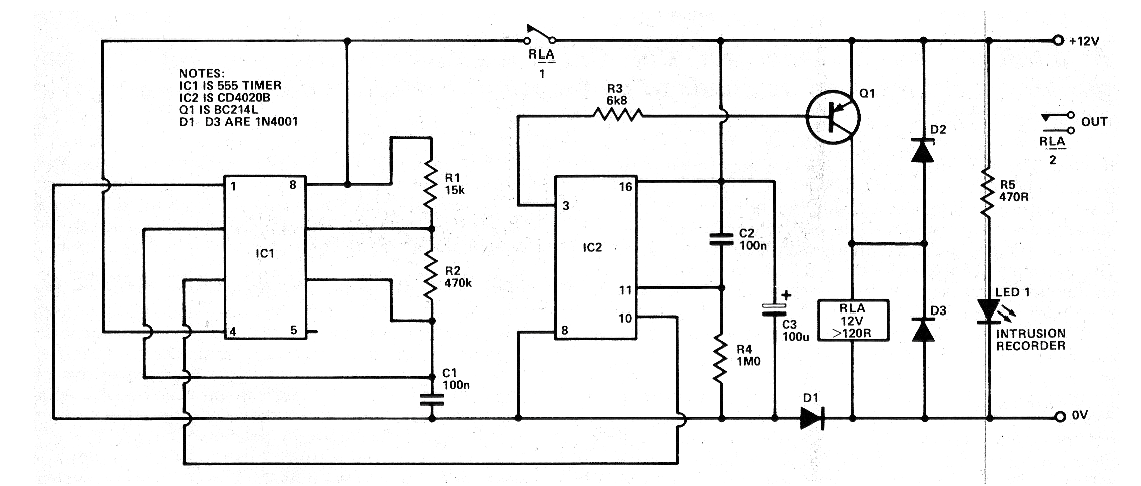

Este circuito salió en una revista Hobby Electronics de marzo de 1980. La revista ya no existe, pero el circuito es actual por los componentes que usa. Este circuito desactiva el relé después de aproximadamente 8 minutos de su alimentación. Este tiempo puede ser cambiado por el cambio de C1. El circuito utiliza relé de 12 V que es la tensión de alimentación, pero debe funcionar con 6 V si se utiliza relé para esta tensión. El transistor Q1 puede ser sustituido por el BC558. Los diodos también pueden ser los 1N4002 o incluso 1N4004. Los demás componentes son comunes.
| Haga click en la imagen para ampliar |
