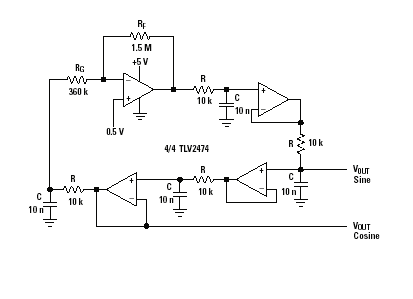

El Oscilador presentado es sugerido por Texas Instruments (www.ti.com) utilizando un amplificador operacional cuádruple del tipo TLV2474. Este circuito, con los valores de los componentes mostrados en el diagrama, puede generar una señal de alrededor de 1,76 kHz. En la figura 1 tenemos el diagrama completo del oscilador Se trata básicamente de un oscilador por desplazamiento de fase que utiliza cuatro amplificadores operacionales, cada uno causando una desviación de fase de 45º. Esta desviación de fase es determinada por las redes RC que justamente van a determinar la frecuencia de oscilación del circuito. Con la retirada de la señal de las secciones alternas del circuito pueden ser obtener formas de ondas senoidales y co-senoidales. Si la señal se retira de secciones adyacentes tendremos formas de onda senoidales desfasadas de 45º. La ganancia del circuito debe ser igual a 4 para que ocurran las oscilaciones. Las señales con distorsiones muy bajas se pueden obtener de la unión de R con Rg.
