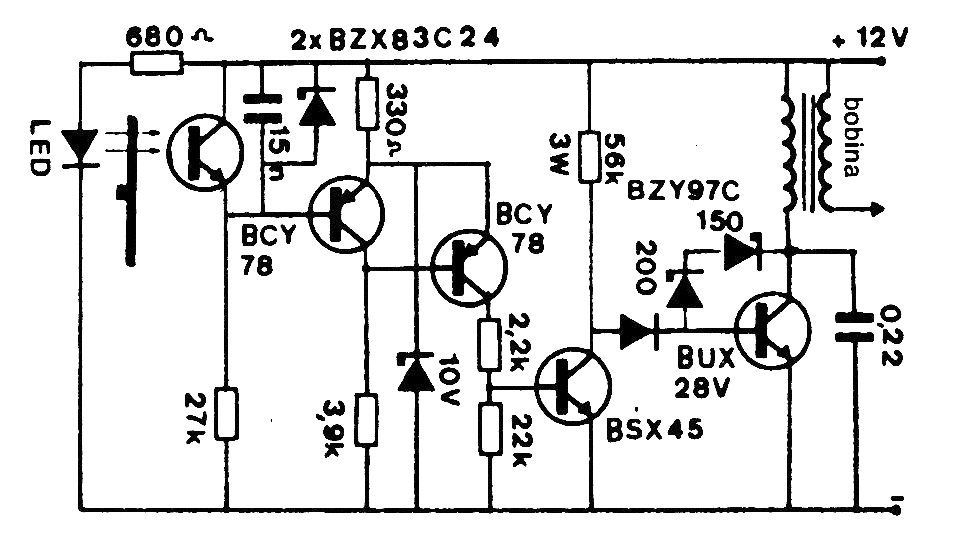

Este circuito fue encontrado en una documentación de los años 80. Los pulsos de control son obtenidos por un sistema óptico con un LED emisor y un foto-transistor. Los componentes usados admiten equivalentes modernos.
