Paso con transistores de uso general (CIR8143S)

Written by: Newton C. Braga
Category: Banco de circuitos

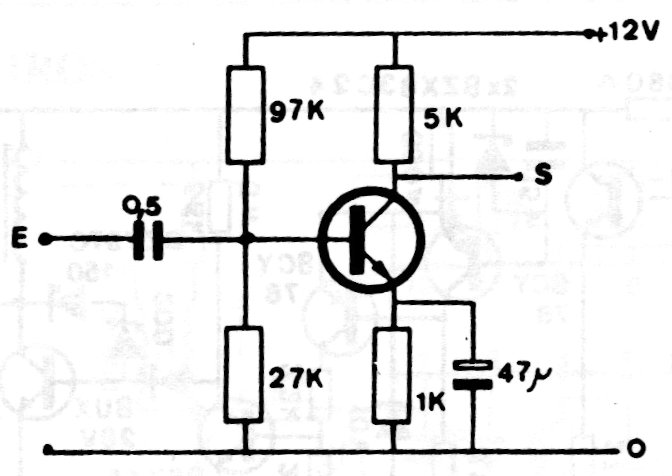

    Este paso amplificador para pequeñas señales puede utilizar cualquier transistor de uso general como el BC548. El circuito puede ser alimentado por tensiones de 6 a 12 V.




| Haga click en la imagen para ampliar |
