Biestable Diferente (CIR8163S)

Written by: Newton C. Braga
Category: Banco de circuitos

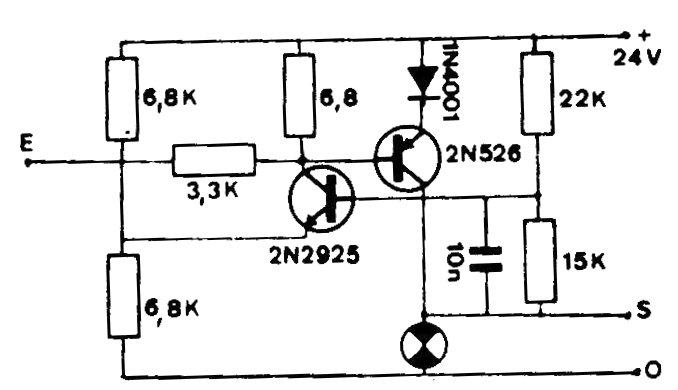

    Este circuito con dos transistores fue encontrado en una documentación europea antigua. Los transistores admiten equivalentes. El indicador en este circuito es una lámpara común de 50 a 100 mA.




| Haga click en la imagen para ampliar |
