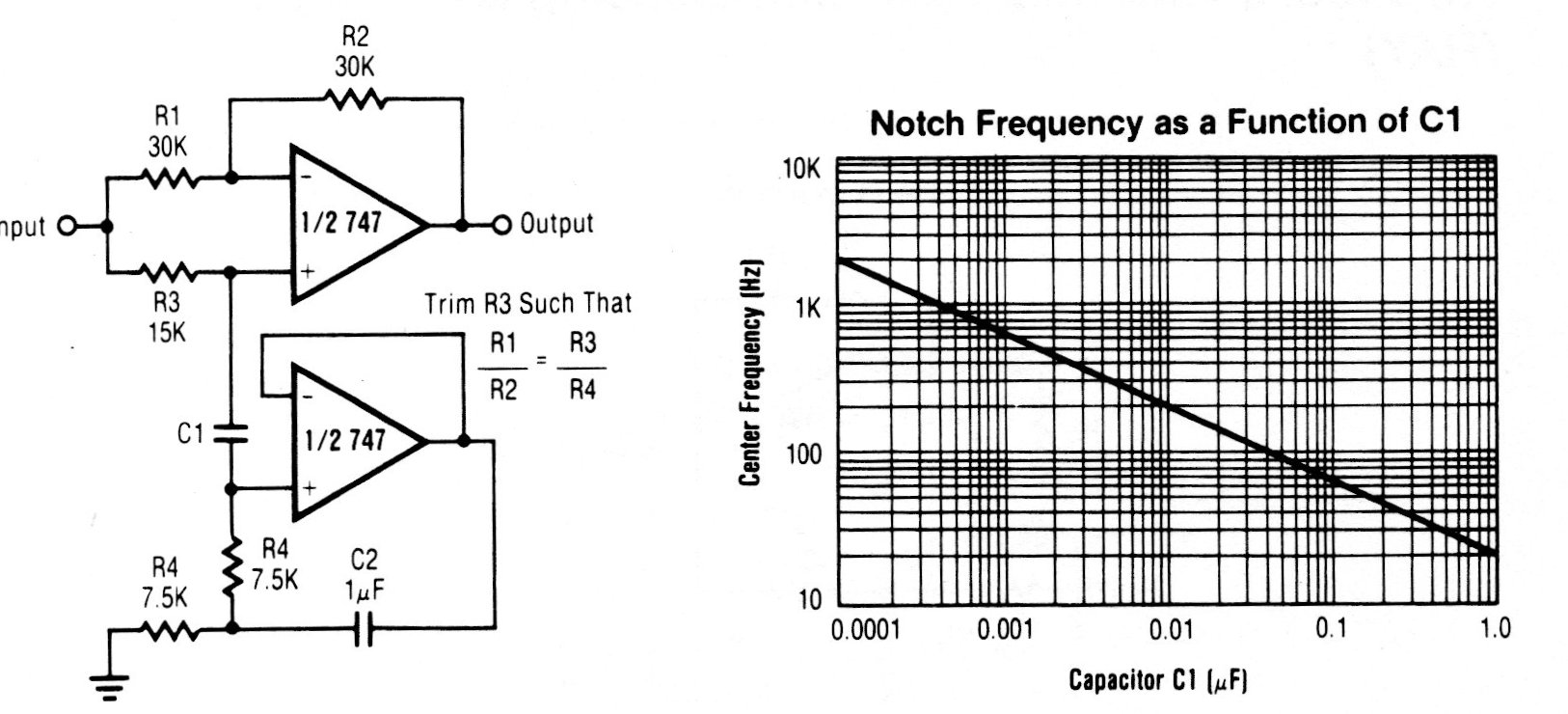

El 747 es un amplificador operacional antiguo, pero la configuración vale para los operacionales modernos. En este circuito el 747 funciona como un girador y en el gráfico al lado del diagrama tenemos las características el circuito en función del capacitor usado.
