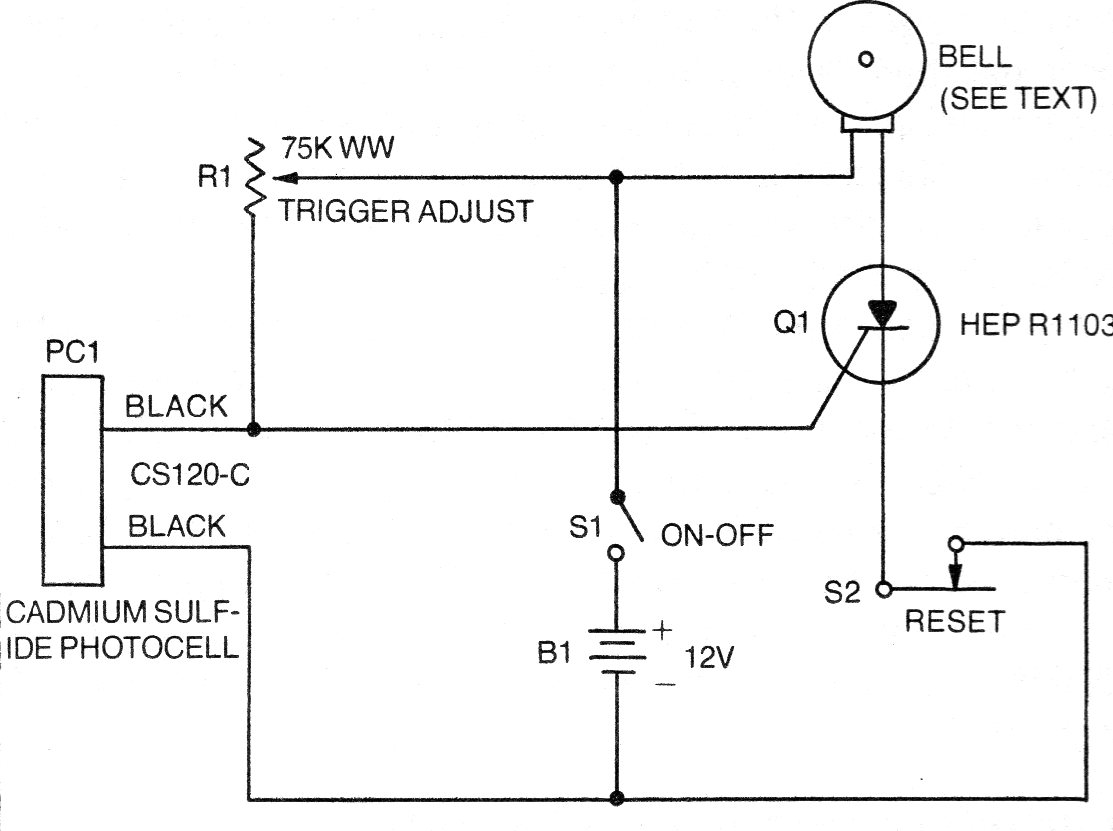

Encontramos este circuito en una antigua documentación de los años 70. El sensor es un LDR que debe quedar iluminado. El potenciómetro de ajuste puede ser de 100k o 220 k. Instalando el sensor en un tubo opaco obtenemos mayor sensibilidad. Podemos cambiar el SCR original por un TIC106 y en lugar del buzzer de 12 V o timbre podemos usar un relé para controlar un circuito externo.
| Haga click en la imagen para ampliar |
