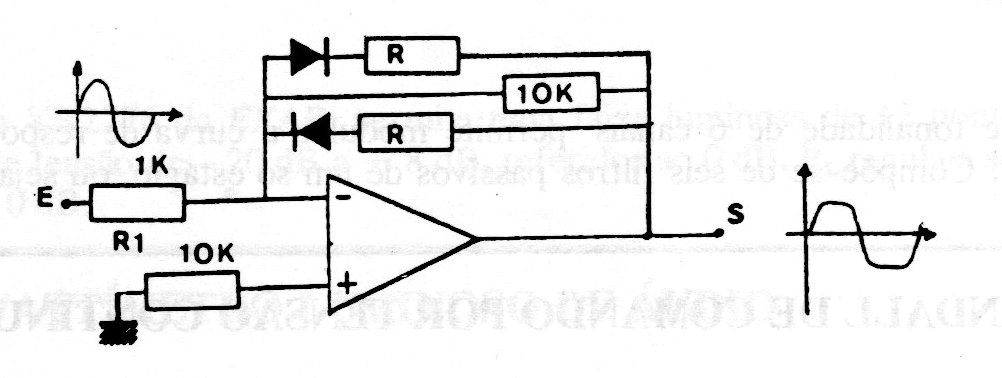

El circuito presentado hace uso de un amplificador operacional común que debe ser alimentado por una fuente simétrica. Los resistores R de 10k a 1M determinan la ganancia y la compresión de la señal.
| Haga click en la imagen para ampliar |
El circuito presentado hace uso de un amplificador operacional común que debe ser alimentado por una fuente simétrica. Los resistores R de 10k a 1M determinan la ganancia y la compresión de la señal.
