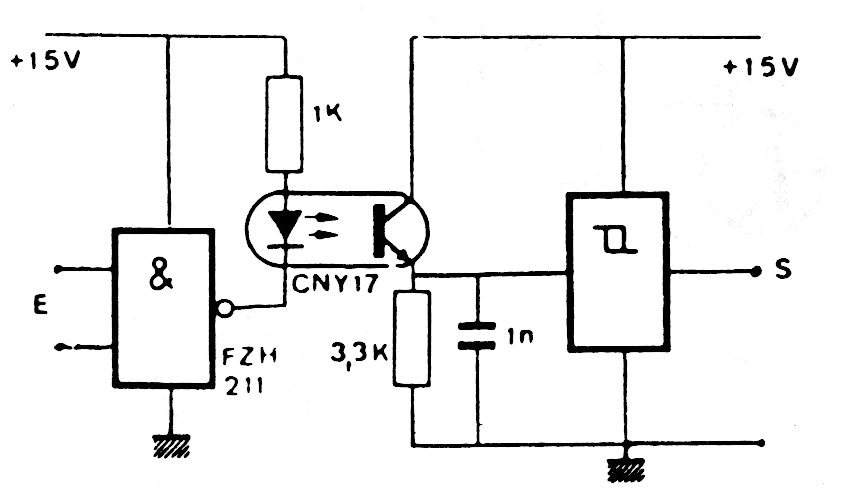

En la aplicación original este circuito fue indicado para interfaz aislada de lógica TTL. Sin embargo, se puede utilizar como escudo aislado para un microcontrolador que excita lógica TTL o viceversa. El acoplador óptico admite el equivalente.
| Haga click en la imagen para ampliar |
