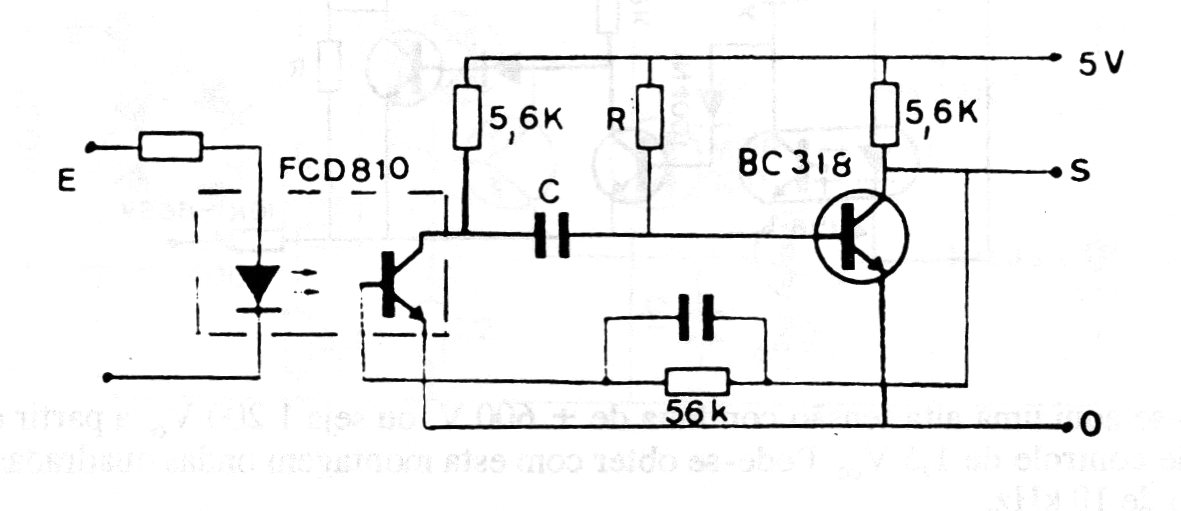

El condensador C y la resistencia R en este circuito determinan el tiempo en que la salida queda en el nivel alto después de recibir un mando del acoplador óptico. El resistor en serie con el emisor del acoplador puede ser de 330 ohmios para microcontroladores de 5 V y 120 ohmios para los de 3,3 V de salida. El circuito es de una antigua documentación francesa. El transistor puede ser el BC548.
