Pulsador de LED de 3 V (CIR7754S)

Written by: Newton C. Braga
Category: Banco de circuitos

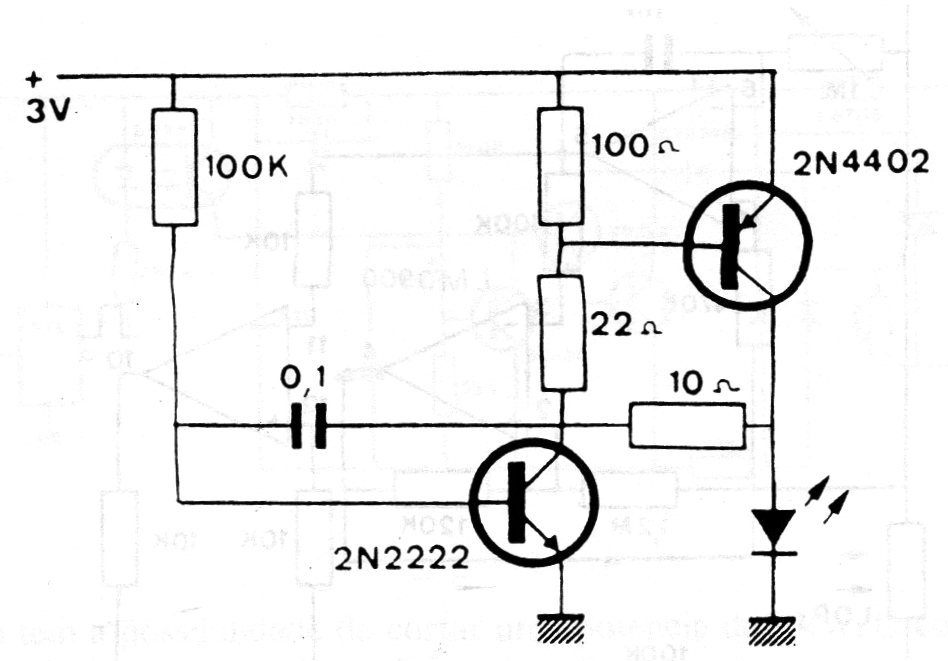

     Este circuito hace que un LED parpadee a una frecuencia determinada por el capacitor. El circuito es alimentado por sólo 3 V pudiendo ser usado en señalización.




| Haga click en la imagen para ampliar |
