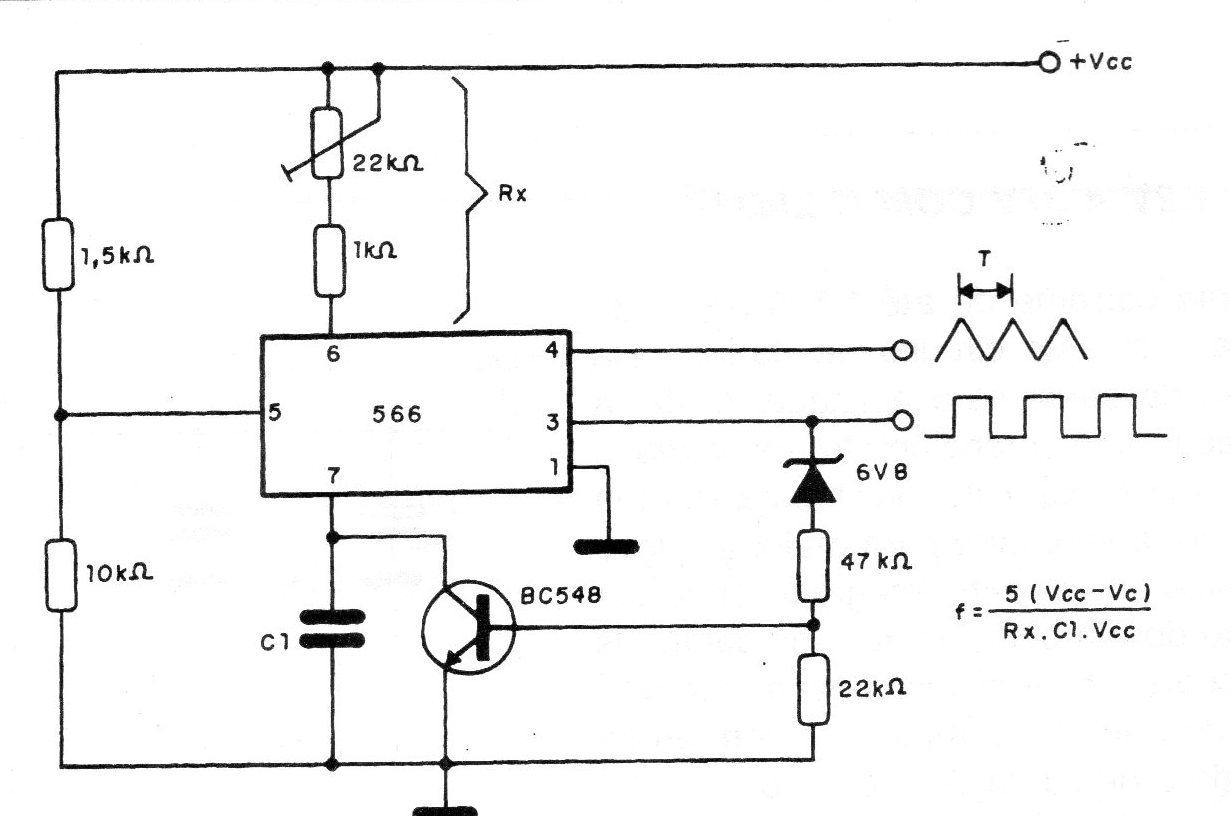

Este circuito se basa en un PLL 566 y genera rampas positivas. La frecuencia depende de Rx y C y es dada por la fórmula junto al diagrama, donde es la tensión en el pin 1. La tensión de alimentación debe ser mayor que la del zener usado.
