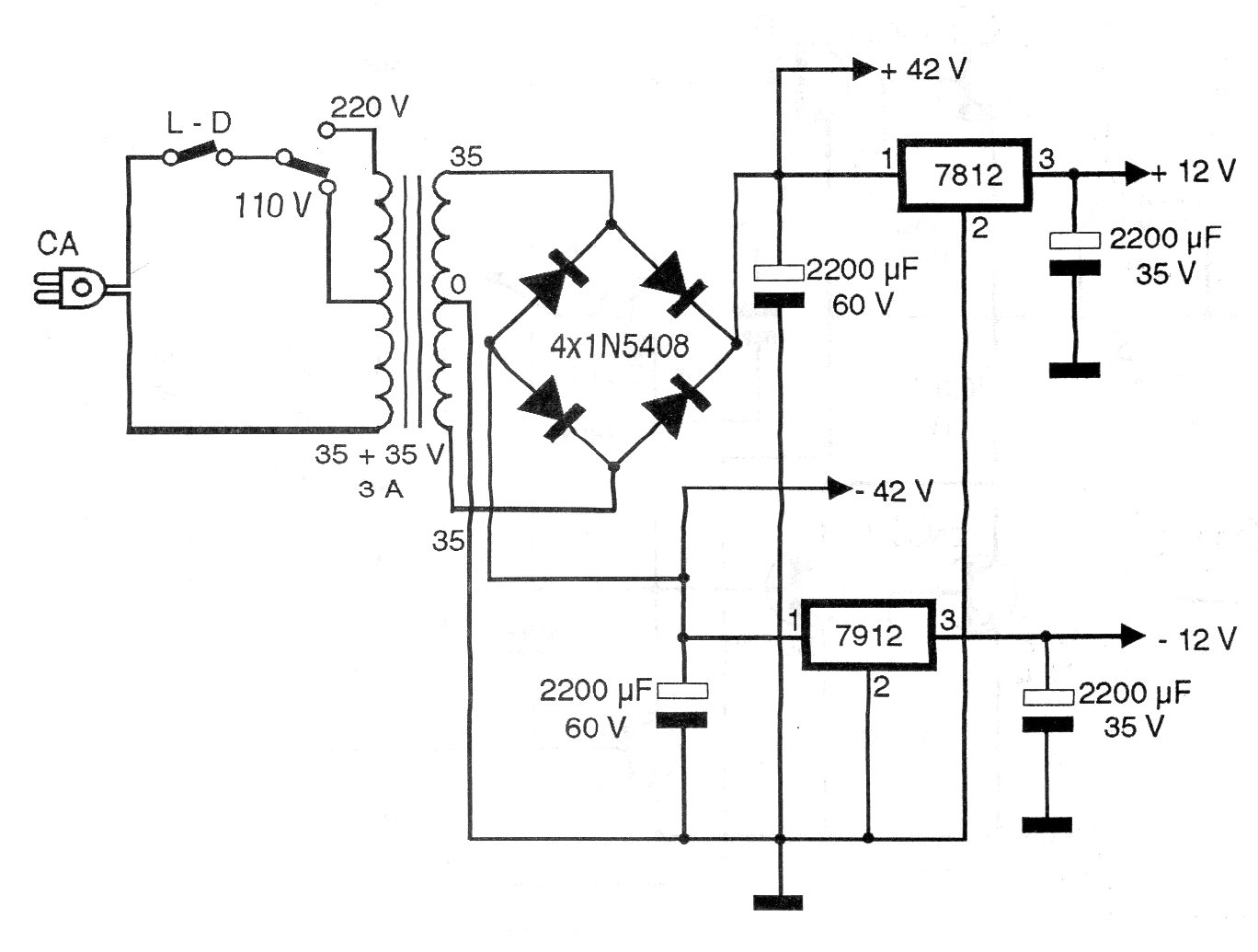

Este circuito proporciona una tensión de 42 V, más una tensión simétrica de 12 V con 1 A. Los reguladores de tensión deben montarse en disipadores de calor. El transformador es de 35 + 35 V con 3 A.
| Haga click en la imagen para ampliar |
Este circuito proporciona una tensión de 42 V, más una tensión simétrica de 12 V con 1 A. Los reguladores de tensión deben montarse en disipadores de calor. El transformador es de 35 + 35 V con 3 A.
