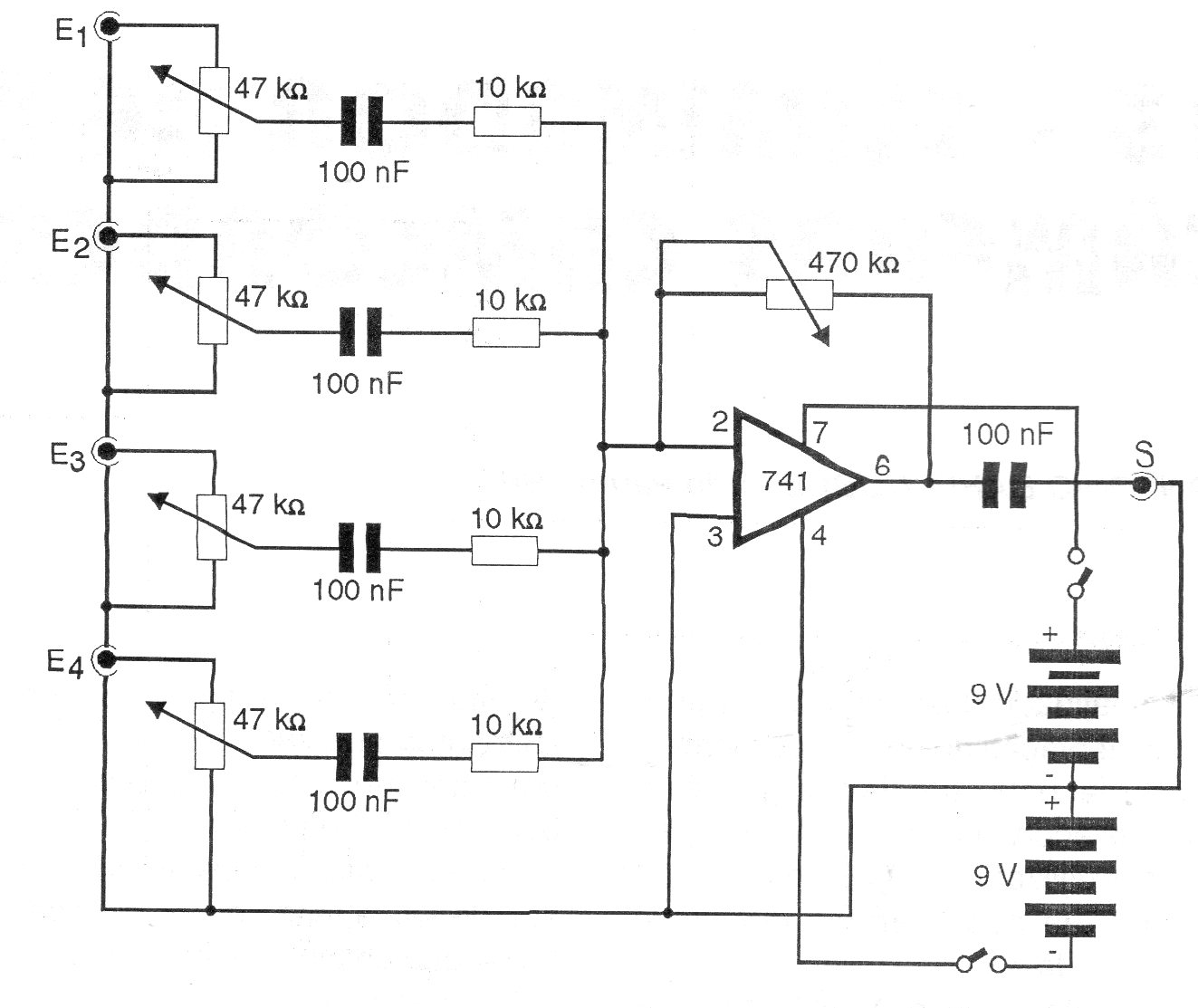

Este circuito es una versión tradicional de mezclador con el operativo 741 y que aparece varias veces en este sitio. El circuito debe ser alimentado por una fuente simétrica de 6 a 12 V y los cables de entrada y salida de señales deben ser blindados.
| Haga click en la imagen para ampliar |
