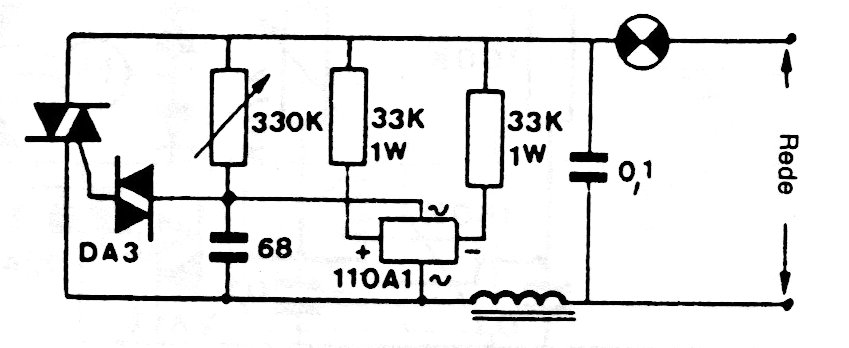

Esta configuración básica de dimmer utiliza un puente de diodos integrado que puede ser reemplazado por un puente común o diodos discretos. El circuito sólo sirve para lámparas incandescentes y el triac depende de la potencia de la carga controlada.
| Haga click en la imagen para ampliar |
