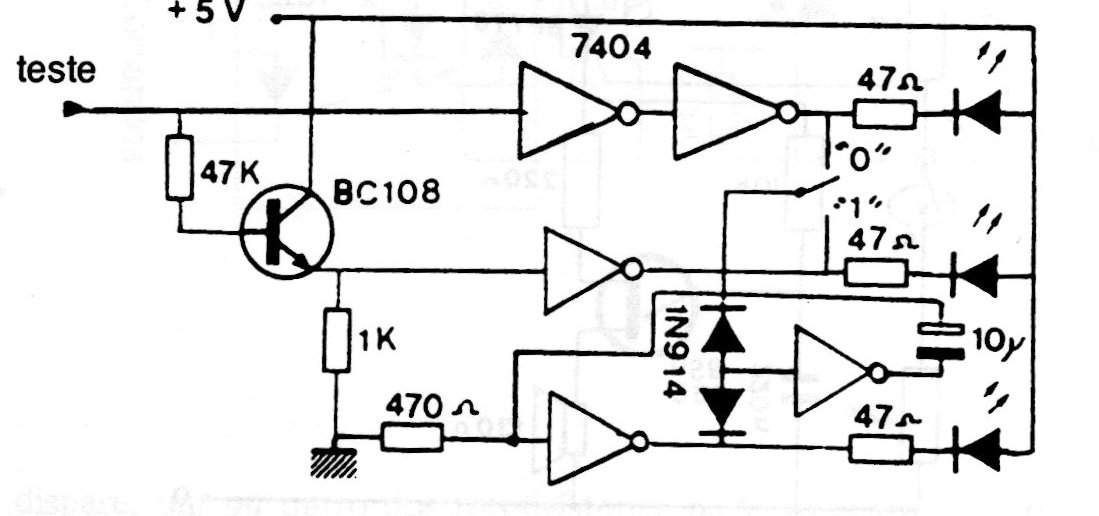

Este circuito para lógica TTL indica los niveles lógicos de la entrada o aún si la señal presente es pulsante. La alimentación debe realizarse con 5 V y los LED son de diferentes colores.
| Haga click en la imagen para ampliar |
Este circuito para lógica TTL indica los niveles lógicos de la entrada o aún si la señal presente es pulsante. La alimentación debe realizarse con 5 V y los LED son de diferentes colores.
