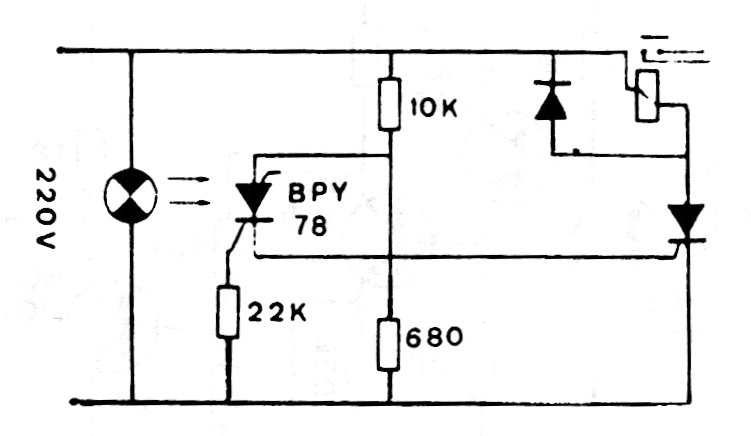

Este circuito de alta tensión dispara un relé cuando la luz que incide en el opto sensor es cortada. El sensor es de tipo difícil de obtener actualmente y el SCR es de tipo común. El relé es de alta tensión para corriente alterna (medio ciclo).
| Haga click en la imagen para ampliar |
