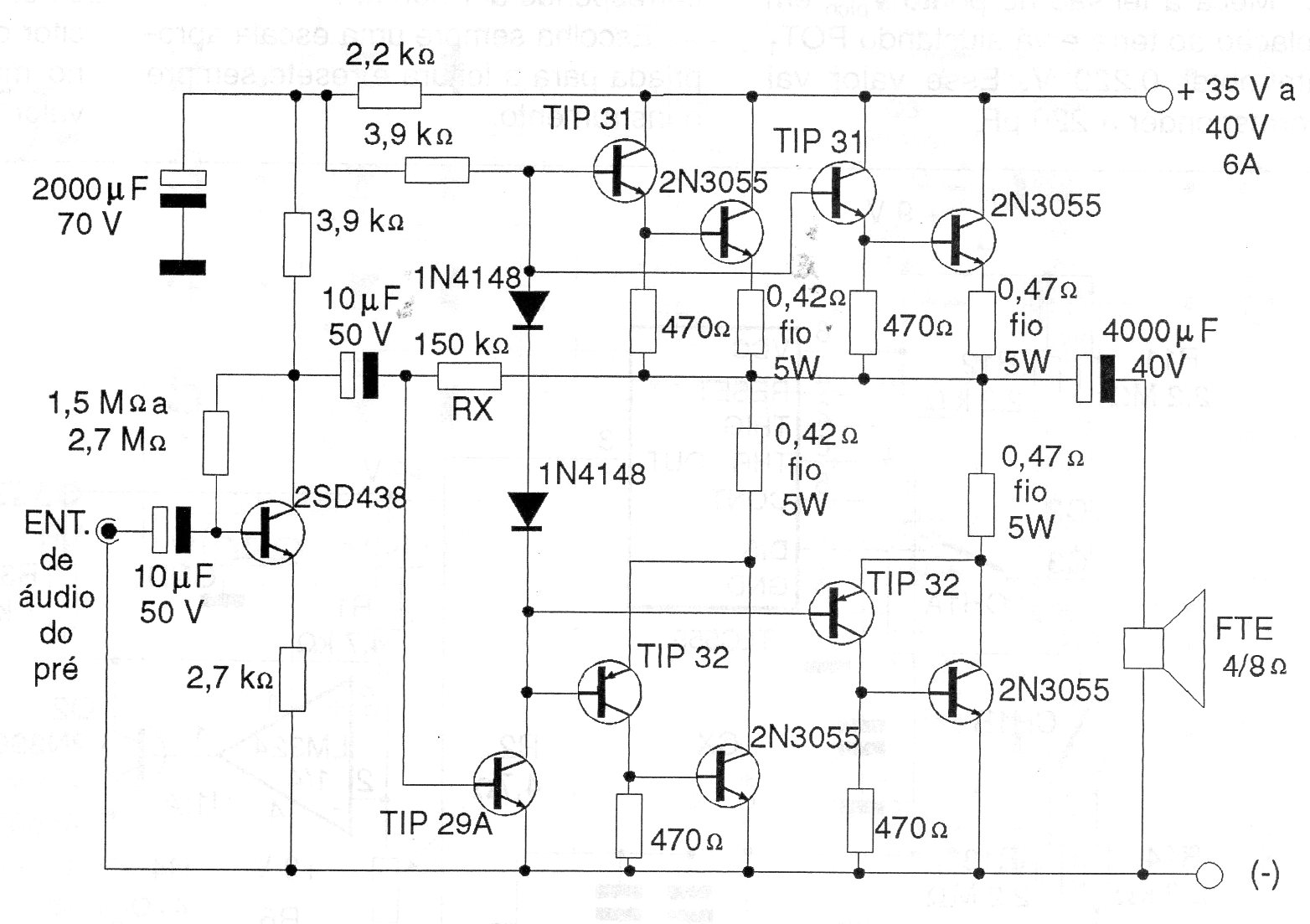

Este potente amplificador con transistores 2N3055 en la salida proporciona algunas decenas de vatios rms en un altavoz de 4 u 8 ohms. El suministro de 35 a 40 V debe tener una corriente de al menos 5 A. Es importante cuidar el diseño mientras se mantienen anchos las pistas de alta corriente.
| Haga click en la imagen para ampliar |
