Los cuadriplicadores de tensión son ampliamente utilizados en fuentes de alimentación, donde se produce un aumento del pico de la tensión alterna de entrada para un valor de cuatro veces mayor, que puede ser filtrada y utilizada para alimentar una carga. El circuito mostrado en la figura 1. En este caso, la entrada 110 V, y 155 V que corresponde al pico, dando como resultado una salida de alrededor de 619 V en la salida.

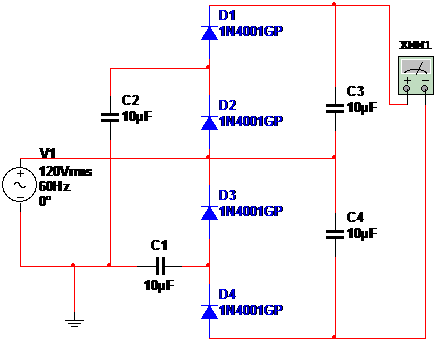

Figura 1 - Diagrama de voltaje Cuadriplicador
Los condensadores deben tener al menos un voltaje de trabajo dos veces tensión de la entrada rms, así como los diodos. Los valores de los condensadores determinan la ondulación de la salida en función de la corriente de carga. En la figura 2 tenemos el resultado de la medición de la tensión de salida obtenida por el multímetro virtual del Multisim.
Figura 2 - Indicación de una salida de metro conectado al circuito.
