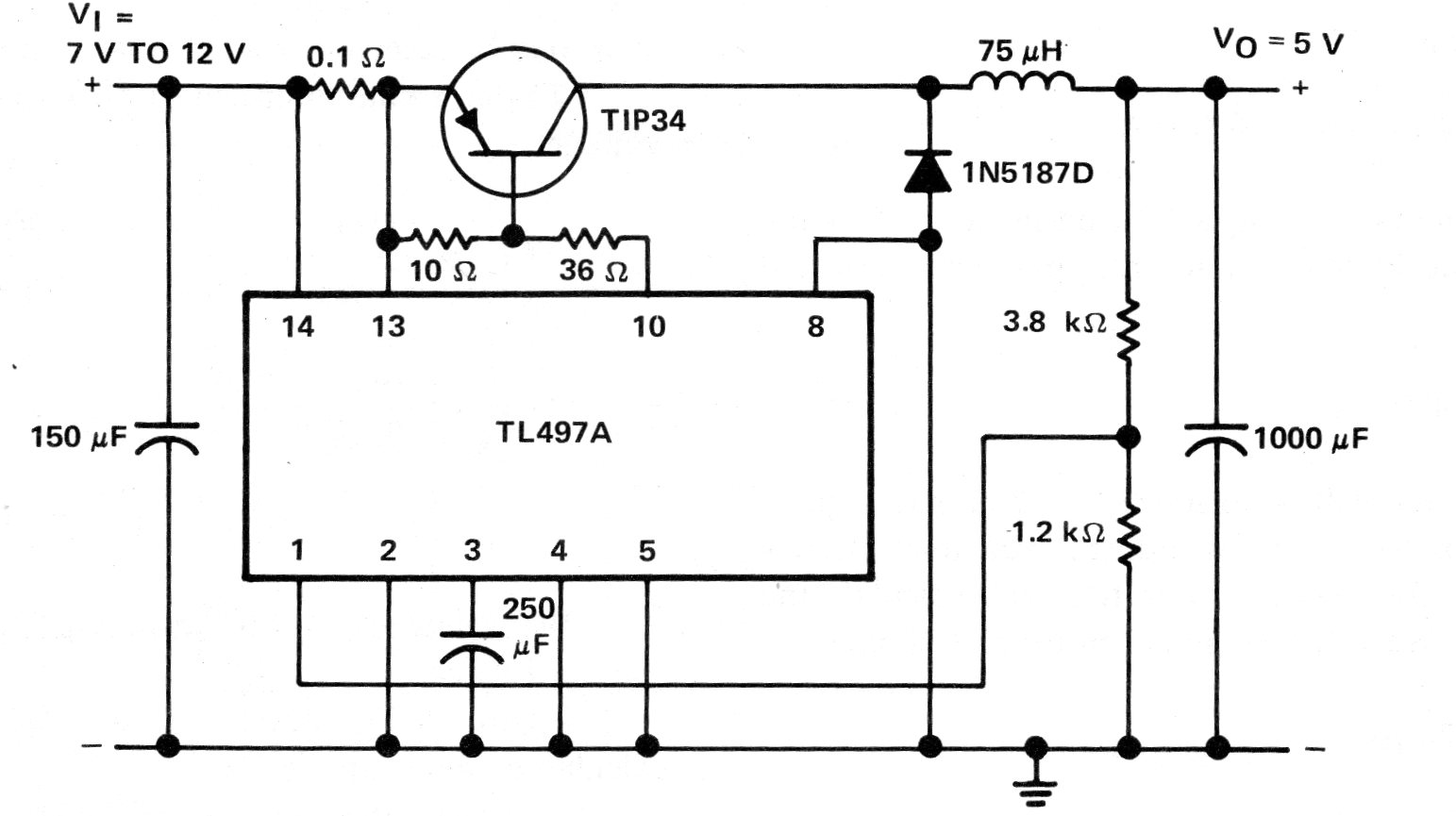

La entrada de este regulador puede estar entre 7 y 12 V y la salida es de 5 V. El circuito es del manual de aplicaciones lineales de Texas Instruments 1996. El transistor debe montarse en un buen radiador de calor.
