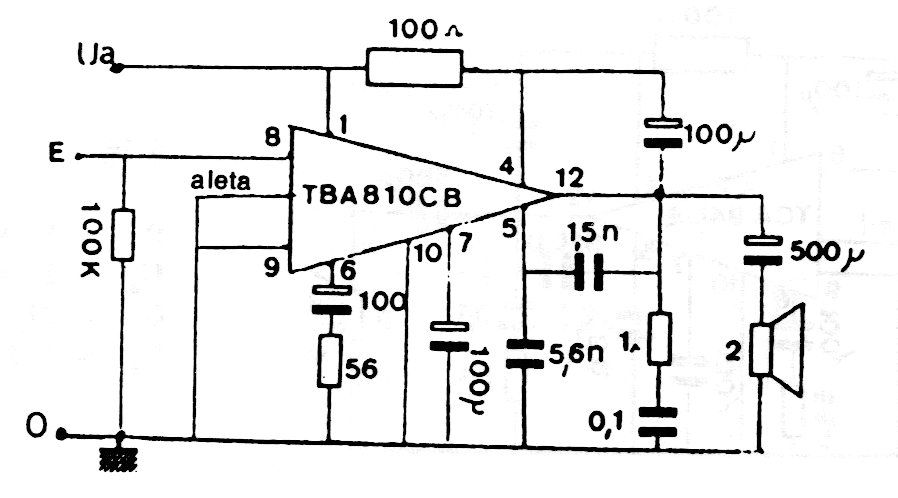

El circuito integrado usado en este amplificador no es común hoy. El circuito es de una publicación de los años 90 y su alimentación debe realizarse con 14 V. La resistencia de entrada es de 100k y su ganancia es de 37 dB.
La finalidad del circuito mostrado en la figura 1 es simular un tiristor, con el disparo por la...
Un considerable refuerzo de los sonidos agudos, centrados en 5 kHz, se puede obtener con este...
¿Cómo saber cuál es la polaridad de los hilos de salida de una fuente o de un borrador de pilas? Con...
